Электроника для теплицы своими руками: Контроллер теплицы своими руками

Содержание

Контроллер теплицы своими руками

Синие модули реле подкупают своей ценой, но нужно понимать, что серьёзную нагрузку (>2кВт) они не потянут. Можно при помощи этих реле управлять другими, более мощными контакторами. Для управления сетевым оборудованием рекомендуется использовать твердотельные реле. “Синие” реле также очень сильно искрят и спокойно станут причиной зависаний контроллера! Обязательно почитайте про искрогасящие цепи ниже!

Твердотельные реле хороши, но греются. Для коммутации мощностей выше 600-1000 Ватт даже большой твердотелке придётся поставить радиатор, для этого нижняя её часть представляет собой металлическую пластину.

Несмотря на простоту и очевидность подключения нагрузки через реле, можно столкнуться с практически «магическими» проблемами, проявляющимися как глюки в системе контроллера, вплоть до зависания и перезагрузки, и неадекватное поведение дисплея.

Таким образом реле может управлять практически чем угодно, но проблемы возникают именно с индуктивной нагрузкой, причём как постоянного, так и переменного тока. При резком включении и отключении индуктивной нагрузки создаётся выброс, напряжение которого может в несколько раз превышать напряжение питания цепи, этот выброс провоцирует электромагнитные наводки в электрических цепях, которые приводят к сбоям в работе микроконтроллера и других компонентов. Индуктивной нагрузкой являются моторы (приводы, помпы) и соленоиды (электромагниты, соленоидные клапаны и проч.). Коммутация такой нагрузки без защиты от выбросов будет приводить к сбоям в работе контроллера, поэтому давайте рассмотрим несколько способов более-менее защиты от таких проблем.

Что почитать по теме:

Постоянный ток

Самые жизненные примеры – помпа и клапан на 12V, которые управляются от блока питания. Самый первый и обязательный шаг к защите от индуктивных выбросов – диод, установленный встречно-параллельно индуктивной нагрузке. Диод рекомендуется припаивать как можно ближе к нагрузке, а не к реле, чтобы между нагрузкой и диодом было как можно меньше проводов. Это рекомендация, совсем необязательно резать провод у помпы под корень и ставить туда диод – можно разместить диод непосредственно у выводов реле, такой вариант тоже будет работать, но хуже. Смотрите схему выше.

Постоянный и переменный ток

Очень распространённым способом защиты цепи является RC цепь (она же искрогасящая цепь, снаббер), представляющая собой резистор и конденсатор. RC цепь можно поставить параллельно выводам реле (т.е. последовательно с нагрузкой), что очень удобно. Смотрите схему и выбор номиналов выше.

Переменный ток

Для цепей переменного тока есть ещё один совет: используйте твердотельные реле с детектором перехода через ноль (zero detection, zero-cross), они также называются «бесшумные» реле, т.к. в них коммутация происходит в момент перехода напряжения через ноль, и выброс практически равен нулю.

Автоматика умной теплицы на основе Распберри Пи и Ардуино

В качестве проекта по электронике, я решил сделать умную теплицу на Ардуино своими руками. Моей целью была регулировка температцры в теплицы с помощью лампы и сервопривода, который открывает окошко и вентилятора. Я хотел достичь практически неизменного уровня влажности при помощи насоса, а также хотел получать данные о температуре, влажности почвы и освещенности. В конце я решил запустить вебсайт, на котором эти данные отображались бы.

Проект автоматизации теплицы был сделан для курса электроники и я хотел использовать в нём Распберри Пи и Ардуино.

Шаг 1: Презентация

В автоматике умной теплицы располагаются разные датчики, измеряющие температуру внутри и снаружи, влажность почвы и освещенность.

Внутренний датчик температуры позволяет запускать вентилятор и сервопривод, открывающий окно, когда внутренняя температура поднимается выше заданной точки. И наоборот, если температура опускается ниже заданной точки, то окно закрывается. А вентилятор останавливается, и даже более того, чтобы согреть растение запускается лампа. Когда земля слишком пересыхает, датчик уровня влажности почвы позволяет запустить насос и электромагнитный клапан системы орошения.

Плата Ардуино подключается к Распберри пи 3 при помощи кабеля USB. Это соединение позволяет нам сохранять замеры и состояния приводов, а все данные отправлять в базу данных mysql. Скрипт на языке python позволяет управлять Ардуино Уно (связь ведущий / ведомый) и сохранить данные в базу, либо прочитать данные из базы и отправить новые данные на Врдуино.

Далее, установленный на Распберри Пи сервер Apache поддерживает вебсайт. При помощи PHP мы создаём мост между БД mysql и вебсайтом.

На сайте мы можем задать температуру и уровень влажности. Также через сайт можно управлять каждым приводом и узнать их положение.

Шаг 2: Список компонентов

В проекте мы хотели использовать как можно больше компонентов, извлечённых при переработке других вещей.

Шаг 3: Код

В этой части инструкции я дам вам разные программы и код, который я создал для этого проекта.

Программа для Ардуино:
В новой версии я исправили ошибки, при которых не открывалось окно и т. д.

Распберри:
Мы установили сервер MySQL и привязали к нему Python. Для вебсервера мы установили Apache 2.

Вебсайт:
Файлы .CSS доступны в архиве.

Скрипт для Распберри:
Для скрипта мы использовали библиотеку MySQLdb. Используется Python версии 2.7. Скрипт – это мост между Аржуино и Распберри Пи. Он позволяет сохранять данные сАрдуино в базу данных и отсылать невыет контрольные данные, установленные пользователем, в программу Ардуино.

Файлы

Шаг 4: Установка

Шаг 5: Электропроводка

Шаг 6: Вебсайт и база данных

Наш вебсайт состоит из трёх страниц.
Первая страница – главная, на ней пользователь может узнать состояние устройств и показания датчиков.
Вторая страница – Команды и параметры, где пользователь может легко поменять режим устройств и включить\выключить их. На этой странице также можно задать контрольные числа для температуры и влажности.
На последней странице вы можете прочитать о создателях проекта.

База данных состоит из трёх таблиц. Таблица «measures» хранит в себе накопленные данные. Таблица «types» содержит параметры каждого измерения, а таблица «commandes» позволяет оправлять устройствами и знать их состояние.

Шаг 7: Время сберечь ваше время и ваши растения

Все готово. У вас есть все инструменты для создания автоматизированной теплицы! Посмотрите видео и увидите умный парник в действии.

Механика для теплицы своими руками

Начался новый сезон парников и теплиц, каждое утро и вечер надо вовремя открыть и закрыть вентиляционные окна, форточки или двери, в случае опоздания с открытием температура поднимется выше 35 градусов, что вызовет стерилизацию пыльцы и гибель завязи, также не своевременное закрытие теплицы переохладит растения и израсходуется запас тепла для ночи.

В зависимости от погоды точно отследить время открытия и закрытия не всегда удается, а если надо на работу, кто откроет и закроет. Во всем этом нам сможет помочь только автоматика, рассмотрим один из вариантов такого устройства.

Видео работы механизма.

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Общий вид конструкции.

Пункт 1. Для изготовления автоматики необходимо.

Материалы:
• Терморегулятор любого типа, с диапазоном регулировки включительно от +15 до +35 градусов Цельсия.
• Коллекторный низковольтовый мотор с редуктором (мотор из весов с этикеткой).
• Шпилька с резьбой М8 длиной 30 см. с гайкой.
• Трубка, чтобы шпилька легко могла входить внутрь, (от спинки старых кроватей).
• Блок питания для мотора (12-24 в.).

Инструменты:
• Сварочный аппарат.
• Дрель и сверла.
• Отвертка, пассатижи, саморезы, жесть 0,3-1 мм.

Пункт 2. Изготовление механики.

В торце шпильки сделаем стыковочный замок с валом мотора-редуктора. Замеряем диаметр вала и выбираем сверло немного больше, сверлим шпильку на глубину длины вала.

Стачиваем резьбу в плоскость, чтобы проще было просверлить отверстие под шпонку.

Сверлим отверстие под шпонку Д=2 мм.

Должно получиться вот так.

Также стачиваем вал мотора-редуктора и сверлим отверстие.

Надеваем шпильку на вал, совмещаем отверстия.

Из стальной проволоки 0,5-0,8 мм (лучше нихром) сделаем шпонку.

Установим ее отверстие и немного разогнем ножом концы.

На шпильку накручиваем гайку и надеваем трубку.

Прогоняем гайку до мотор-редуктора.

Центруем конец шпильки тремя спичками.

Двумя точками сварки привариваем гайку к трубке.

Если капли сварки повредили резьбу, прочищаем ее метчиком М8.

Просверлим отверстие под крепление к форточке, раме и два отверстия под микро выключатели.

Для точности сперва сверлим тонким сверлом, затем толстым.

Отверстия под выключатели разносятся на желаемую длину хода механики.

Рассверливаем большим диаметром 4, 5 мм.

Резьбовая шпилька вращаясь и перемещаясь внутри трубки, будет нажимать на концевые выключатели, чем ограничивать крайние положения хода.

Из подходящей жести вырезаем два прямоугольника для крепления выключателей на трубке.

Ширина заготовок не меньше размера микро-выключателя.

Загибаем вокруг трубки.

Загибаем замком.

И зажимаем пассатижами.

Расположение и форма загиба должно получиться таким.

На микро-выключателе отгибаем нажимную пластину как на фото, чтобы она входила внутрь трубку на 3 — 4 мм.

Примеряем выключатель на креплении, намечаем крепежные отверстия.

Керним.

Сверлим сверлом Д = 2 мм.

Хорошо бы подобрать болтики, но можно обойтись и простыми нитками, проволокой, клеем.

Пришиваем.

Выключатели могут быть разной формы, с коротким рычажком, поэтому при необходимости надо сточить лишнее.

Делаем второе крепление, смазываем клеем, ставим выключатель и закрепляем скобой из железной или нихромовой проволоки.

Устанавливаем крепления в места наилучшего срабатывания выключателей и промазываем клеем.

Из жести (профиля) сделаем два уголка для крепления.

Накерняем и сверлим.

Для крепления под заклепку к трубке Д = 2 мм., для саморезов Д = 4 мм.

После любого сверления надо сточить стружку.

Из гвоздя сделаем заклепку.

А из жести две плотные сидящие шайбы.

Отверстие делаем как можно плотные, чтобы легче заклепывалось.

Откусываем максимально гвоздь.

Расклепываем гвоздь, легко обстукивая круговыми движениями.

Механика готова.

Пункт 3. Электрическая часть.

Берем любой терморегулятор с нужным для нас диапазоном регулируемых температур, для нагрева или охлаждения, без разницы, у меня регулятор от промышленных холодильников.

Закрепляем на дощечку, устанавливаем рядом реле на 220 в.

с двумя парами контактов. Подключаем реле на выход терморегулятора.

Собираем схему обвязки как на Рис 1.

Рис1.

Для питания мотора необходимо напряжение +12-24 в., подойдет любой удовлетворяющий этим параметрам блок питания, у меня импульсный БП от струйного принтера +15 в.

Подаем с БП напряжение на реле коммутации мотора.

Проверяем как реле перекоммутирует напряжение питания мотора на реверс.

Включаем питание и проверяем работу электрики.

Припаиваем провода к выключателям в соответствии с рисунком 1.

Изготовим скобу крепления мотора-редуктора из жесткой жести.

Все готово.

Пункт 4. Монтаж механики на форточку.
Крепим электронику на стену, недоступную для воды.

Примеряем механику по месту, определяем нужный угол открытия и закрытия.

Если нет мест для крепления, установим дополнительные крепежи.

Прикручивается все на минимальной длине телескопа и закрытой форточке.

Обильно смазывается резьба солидолом.

Проверка в действии, выставляется температура для закрытия, механизм отрабатывает в крайнее закрытое положение, рукой нагревается т.датчик, включается открытие форточки, отрабатывает, проверяем как все срабатывает, регулируем необходимые зазоры.

Все готово.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Электроника для фермерских теплиц — Structures and equipment of farming and cottage greenhouses

By Робот

Голландское тепличное хозяйство Kwekerij Grenspaal известно своими инновациями в тепличной отрасли. В августе 2016 г. фирма Maurice Kassenbouw начала здесь строительство новой высокотехнологичной теплицы, которое было закончено в декабре того же года. В этой теплице смонтированы сенсоры фирмы Yookr для контроля микроклимата.
По словам Роя Стейха, владельца теплиц Kwekerij Grenspaal, обычно требуется около года, чтобы как следует ознакомиться с особенностями новой теплицы и научиться правильно задавать настройки микроклимата.

Ожидается, что благодаря установке сенсоров «Yookr» этот период удастся значительно сократить.
http://www.agf.nl/nieuws/2017/0908/maurice1.jpg
http://www.agf.nl/nieuws/2017/0908/maurice2.jpg
Показания сенсоров отображаются графически, что позволяет сразу оценить ситуацию в целом. Они измеряют температуру, относительную влажность воздуха и концентрацию СО2 в различных точках теплицы. Обычно эти показатели измеряют в одной определенной точке каждой секции. По словам Р. Стейха, благодаря такой всесторонней оценке температуры во всей теплице возможно оптимизировать микроклимат в течение нескольких недель. Ранее на это требовалось несколько месяцев. В конечном счете оптимизация параметров микроклимата потребовала всего 3 месяца вместо года, как это бывало раньше. Приятнее всего, что эффект от внесения изменений виден сразу же, и это позволяет лучше узнать теплицу.
Сенсоры, установленные в теплице хозяйства Kwekerij Grenspaal работают на базе новой сети LoRaWAN фирмы KPN.

Эта сеть действует на территории всей страны и позволяет использовать беспроволочные сенсоры, которые годами могут работать от одной батарейки. Благодаря этой сети дорогие системы сенсоров с множеством проводов и кабелей ушли в прошлое.
http://www.agf.nl/nieuws/2017/0908/maurice3.jpg
Запуск теплицы был лишь первым шагом сотрудничества хозяйства и фирмы Yookr. Помимо измерений параметров микроклимата, Р. Стейх хочет знать побольше об особенностях выращивания кистевых томатов и других возможностях оптимизации работы. Благодаря сотрудничеству с Yookr ему стала доступна вся информация, имеющаяся в распоряжении фирмы.
http://www.agf.nl/nieuws/2017/0908/maurice4.jpg
Фирме Maurice Kassenbouw этот проект предоставил возможность отслеживать параметры микроклимата новой теплицы на постоянной основе. Эти данные позволяют дистанционно оказывать владельцам теплиц техническую поддержку. Кроме того, эти данные позволяют улучшить новые проекты теплиц. Этот проект является хорошим примером взаимовыгодного сотрудничества фирм Nursery Grenspaal, Maurice Kassenbouw и Yookr.

Источник: https://www.fruit-inform.com/ru/technology/grow/175097#.YBJvmdJSE4g.

7 вариантов, как отапливать теплицу зимой

Морозные зимы давно научили садоводов, как обогревать теплицу десятками способов. Чтобы понять, какой нужен вам, решите: будете ли вы на участке постоянно или на выходных, какие овощи вы хотите выращивать. Также обогрев зависит от размера теплицы.

Прежде чем начать работы, нужно правильно подготовить теплицу к зиме. Проверьте фундамент, стенки и крышу, чтобы не было никаких щелей, иначе вы будете отапливать улицу.

Варианты отопления

Можно найти множество способов утеплить землю и подогреть воздух в теплице – от промышленных установок до укладывания своими руками пенопласта и изоляционного материала.

Основным питанием для большинства нагревателей являются:

электричество,
твердое топливо,
солнце,
вода.

Мы разберем самые популярные конструкции, выделим плюсы и минусы каждой – вам останется только выбрать ту, что подходит вашей теплице.

Электрические нагреватели

Среди разнообразия этих обогревателей выделяются несколько групп: работающие по принципу солнца (инфракрасные излучатели), прогревающие воздух (тепловые пушки), прогревающие грунт (тепловые маты).

Плюсы:

легко установить самостоятельно;
для питания нужна только розетка;
легко снять и переставить на другое место;
большой выбор.

Минусы:

не прогревают воздух и грунт одновременно;
нужно позаботиться о защите от влаги, чтобы не повредить электронику;
на большую теплицу нужно несколько излучателей.

Совет: чтобы избавиться от влаги, можно использовать вытяжной вентилятор (установите его заранее).

Теплый пол

Он тоже работает от электричества и полностью покрывает основание теплицы. Вам нужно снять землю, положить изоляционный материал и кабель, затем снова насыпать грядки – и отопление готово.

Плюсы:

равномерно нагревается грунт – до 40°С;
автоматически регулируется прогрев почвы;
экономично – это простая система, в которой есть только кабель и изоляция;
вы установите ее самостоятельно, даже если не связаны со строительством и проектированием.

Минусы:

необходимо следить за влажностью, чтобы не повредить кабель;
не прогревает воздух.

Совет: чтобы точно избежать промерзания грядок, поднимите их над землей примерно на 40 см.

Водяное отопление

Оно работает так же, как домашнее отопление – горячая вода движется по трубе и прогревает землю. Можно провести его прямо из дома, либо установить отдельный котел. Расположите трубы по периметру теплицы и между грядками.

Плюсы:

установить такое отопление довольно дешево;
вы можете собрать эту систему самостоятельно;
хорошо прогревает грунт и корни растений.

Минусы:

почти не прогревает воздух;
может не справиться с сильными морозами.

Солнечное отопление

Солнечный свет – самое естественное отопление для растений. Чтобы сохранить то скудное тепло, которое дает солнце зимой, установите на крышу теплицы коллектор или специальные панели.

Плюсы:

удобно для жителей южных регионов.

Минусы:

чтобы система работала, необходимо постоянно счищать снег;
теплица должна быть на самом светлом месте участка;
больше подходит для стеклянных теплиц;
даже если вы собираете дневное тепло по максимуму, резкое ночное похолодание может свести весь труд на нет;
дорогое оборудование.

Печное отопление

Многие до сих пор ставят буржуйки или самодельные печки в теплицы, несмотря на то, что это старомодный способ. Если вас привлекает такая система, вы можете купить печь необходимого размера и сделать автономное отопление.

Плюсы:

проста в использовании;
можно смастерить ее самостоятельно и подстроить под вашу теплицу;
можно подобрать печь под доступное топливо – уголь или дерево;
экономичный способ.

Минусы:

топливо необходимо вносить постоянно;
конструкция достаточно громоздкая, ее сложно перенести в другое место;
неравномерно прогревает воздух – рядом слишком жарко, в дальнем углу прохладно;
не сможет поддержать высокую температуру, если ударит сильный мороз.

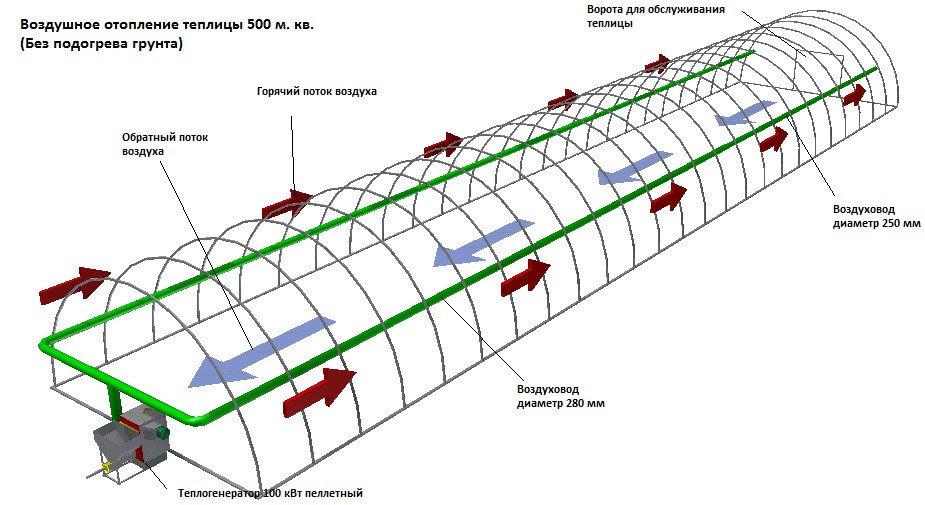

Воздушное отопление

Обеспечивается большими установками, которые прогоняют теплый воздух по теплице. Это сложное оборудование, поэтому устанавливается специалистами при монтаже теплицы.

Плюсы:

равномерно распределяет теплый воздух по верху;
не обжигает горячим воздухом листья.

Минусы:

нельзя установить самостоятельно;
не прогревает грунт;
дорогое оборудование.

Биологическое отопление

Это органика – чаще всего конский навоз, который закладывается в землю. Нужно снять почву с грядки, наполнить на одну треть навозом и снова засыпать.

Плюсы:

навоз сохраняет температуру 60-70° до 120 дней;
хорошо прогревает почву;
дополнительно удобряет, увлажняет грядки, питает корни.

Минусы:

сложно достать;
нельзя заменить обычным перегноем, так как он быстро теряет тепло;
больше подходит для южных регионов.

Вывод: как лучше обогреть теплицу

Чтобы современная теплица из поликарбоната давала урожай даже зимой, выгоднее всего устанавливать электрическое отопление.

Наибольшей популярностью пользуются инфракрасные излучатели: их легко установить, они не требуют постоянного внимания и сложного ухода. К тому же они имитируют солнечный свет, что пойдет растениям на пользу.

Покупая теплицу, заранее решите, нужна она вам зимой или нет. Обогреть ее весной намного проще – земля оттаивает быстрее, чем на улице. С первым плюсом уже можно начать посадки.

как сделать терморегулятор из амортизатора и подручных средств (чертежи + видео)

Комфортный микроклимат для растений в теплице можно контролировать с помощью терморегулятора. Это устройство вполне может обеспечить вентиляцию парника в ваше отсутствие. Для того чтобы сделать термопривод из амортизатора и других подручных материалов своими руками, особых знаний не нужно. А без чертежей и видео, опубликованных здесь – никак не обойтись.

[contents]

Что такое терморегулятор и для чего он нужен

Суть терморегулятора ясна из названия, он призван регулировать температуру в помещении. Терморегуляторы (термоприводы) незаменимы для занятого дачника, которые не может много времени уделять своему парнику.

Автоматический терморегулятор

Зимой приборы, установленные на отопительных системах, следят за температурой воздуха и почвы с помощью специальных датчиков. А летом термоприводы регулируют вентиляцию в теплице. Некоторые (одноканальные, двухканальные и трехканальные) занимаются включением и выключением нескольких вентиляторов. А другие – сами открывают и закрывают форточки, в зависимости от нагрева или охлаждения воздуха. Давайте рассмотрим три простых варианта терморегуляторов для вентиляции, которые без проблем можно сделать своими руками. Более надежный — из газового амортизатора (два вида), и совсем простые – из пластиковых бутылок и из надувного мяча.

Термопривод из газового амортизатора — вариант 1

Довольно часто автоматика для вентиляции теплицы собирается буквально из ничего. Принцип работы этого варианта – использование вещества, реагирующего на остывание или нагревание сужением или расширением. В данном случае – автомобильное масло. Для сооружения термопривода вам понадобятся:

поршень автомобильного амортизатора или автомобильная газовая пружина;
металлическая труба для масла;
два крана.

При повышении температуры в теплице форточка автоматически открывается

Этапы работы:

К форточке, которую устройство будет закрывать и открывать, нужно прикрепить шток амортизатора.
Затем приготовить трубу для машинного масла. Для этого с одной стороны присоединить к ней кран для заливки масла. С другой стороны – такой же кран для слива масла и регулировки давления.
Нужно обрезать дно газовой пружины и герметично соединить ее с трубой для масла. Термопривод готов.

Теперь, когда в теплице станет жарче, машинное масло, залитое в трубу, расширится. Оно поднимет шток, а тот, в свою очередь, поднимет раму форточки. Как только температура в помещении снизится, масло сузится, и форточка закроется.

Термопривод из амортизатора — вариант 2

Совет. Все стыки и соединения на устройстве лучше уплотнить резиновым прокладками.

Принцип работы этого терморегулятора тоже строится на расширении машинного масла, но делается он по-другому.

Вам понадобятся:

газовый амортизатор из «Нивы»;
металлическая труба в три четверти дюйма;
гайки, болты, заглушки, инструменты.

Термопривод из амортизатора

Этапы работы:

На двух кусках трубы нужно нарезать резьбу и соединить их тройником.
Торцы труб заглушить двумя сантехническими заглушками.
В газовом амортизаторе необходимо отрезать шпильку, просверлить отверстие и нарезать в нем резьбу М10.
Вставив в дрель сверло на 10 нужно насквозь просверлить болт от тормозного шланга и заглушку.
Закрутить болт с контргайкой заглушку.
Свободную часть болта вкрутить в резьбу в амортизаторе.
Заглушку с внутренней резьбой соединить с тройником сгоном с контргайкой.
Терморегулятор готов. Для того, чтобы залить в него машинное масло, нужно всего лишь открутить одну крайнюю заглушку.
После залива масла терморегулятор можно устанавливать под форточку.

Термопривод из пластиковой бутылки своими руками

Это экономичное устройство вполне подойдет для небольших теплиц с двумя-четырьмя фрамугами.

Вам понадобятся:

две пластиковые бутылки. Одна — емкостью 5 л., вторая — 800 мл. или 1 л.;
черная пленка;
два патрубка и тонкая трубочка из ПВХ длиной около метра;
деревянная доска.

Термопривод из пластиковой бутылки — схема

Этапы работы:

Вымыть и высушить пятилитровую пластиковую бутылку.
В центре дна бутылки сделать отверстие. Вкрутить туда патрубок и соединить с ПВХ трубкой небольшого диаметра, около метра длиной. Места стыков лучше проклеить термопастой. Бутылка должна быть герметичной.
Трубочку, идущую от дна пятилитровой бутыли соединить с литровой бутылкой.

Внимание! Все стыки должны быть хорошо проклеены термопастой. Если герметичность устройства нарушится, оно не сработает.

Пятилитровую бутыль обернуть черной пленкой для увеличения эффекта и повесть под потолок теплицы, куда поднимается теплый воздух. Прикрепленную к ней маленькую бутылку укрепить рядом с форточкой, открывающейся наружу. Один конец деревяшки прибить к фрамуге, а другой установить над литровой бутылкой так, чтобы она смялась под весом деревяшки.

Термопривод из пластиковой бутылки

Когда пятилитровая бутылка нагревается, давление в ней повышается, воздух расширяется и передается маленькой бутылке. Она расправляется, поднимая доску, и та выталкивает раму наружу. Чем больше температура в парнике, тем выше давление.

Термопривод из баллонов и резинового мяча

Этот оригинальный прибор для вентиляции очень просто сделать собственноручно. А понадобятся для этого:

деревянная коробка с крышкой;
обычный надувной мяч;
два баллона;
шланг;
доска.

Этапы работы:

Присоединить к сообщающимся металлическим баллонам шланг длиной, равной высоте теплицы.
Другой конец шланга надеть на сосок надувного мяча.
Сдутый мяч положить в коробку так, чтобы надуваясь, он выталкивал крышку.
К крышке коробки прибить доску, и соединить ее с форточкой.
Установить баллоны нужно под потолком теплицы, а мяч в коробке внизу, под фрамугой. Как только баллоны нагреются, мяч надуется и откроет форточку.

Принцип работы термопривода из резинового мяча

Для того чтобы выбрать то или иное устройство, нужно учесть его плюсы и минусы. Термоприводы из бутылок и мяча менее надежны, ведь там все зависит от герметичности.

Приборы из амортизаторов более долговечны, но и мастерить их сложнее. Все описанные терморегуляторы, сделанные своими руками, помогут вам вентилировать теплицу в ваше отсутствие.

Термопривод для теплицы — видео

схемы регулировки вентиляции, полива, влажности, температуры

Для обеспечения полноценного развития растений в различных теплицах (особенно с круглогодичным циклом выращивания) требуется автоматизированная поддержка температурного режима на определенном уровне. Формирование и регулировка внешней среды вокруг растений в теплице осуществляется одновременно несколькими системами — вентиляционной, отопительной, увлажняющей воздух и почву, испарительным охлаждением и пр. Как сделать терморегулятор в теплице для всех этих систем мы расскажем в этой статье.

Контроль этих систем с последующей корректировкой производится с помощью регулятора температуры воздуха, являющегося важнейшей деталью для получения полноценного урожая, т. к. даже минимальные изменения данных могут негативно сказаться на развитии посадок, не исключая их гибель.

Мониторинг развития растений с помощью промышленного терморегулятора

Скрупулезное следование температурному режиму — гарантия достойных урожаев

Индивидуальная настройка терморегулятора позволяет контролировать уровень температуры на протяжение всех суток, стабилизируя защитную функцию котла от перегрева.

Для большинства насаждений наиболее комфортная t равна 16 — 25 °C, любые даже незначительные отклонения тормозят развитие растений, могут привести к развитию заболеваний и увяданию посадок. Контроль необходим не только для температуры воздуха теплицы, но и для t грунта. Эти два показателя являются главенствующими при создании условий для развития растений. От них зависит правильность усвоения полезных веществ, находящихся в почве, и они непосредственно воздействуют на рост и полноценное развитие растений.

Для грунта следует придерживаться диапазона t 13 — 25 °C, точные ее показатели определяются в зависимости от разновидности культуры.

Учтите! Перепады значений температуры грунта зачастую более пагубны для посадок, чем снижение температуры воздуха.

Схема обустройства внутренней части теплицы

Принцип работы конструкций подобного типа незамысловат: контролирующее устройство получает сигнал, после чего разные модели установки могут реагировать подобным образом:

увеличивать либо уменьшать мощность отопительной системы;
включать либо выключать вентиляцию помещения;
открывать либо прикрывать створки естественной вентиляции;
подсоединять либо полностью отключать подогрев поливной воды и почвы на грядках.

Появление импульсов сигнала осуществляется при помощи реле термостата, который, в свою очередь, получает данные с датчиков, размещенных в теплице. Как датчики, наиболее чаще применяются такие устройства:

В качестве температурного датчика очень часто применяется термистор. В самодельных установках как термочувствительный элемент зачастую применяется p-n переход полупроводникового транзистора либо диода.
Как датчик освещенности используется фоторезистор, а в самодельных конструкциях может использоваться опять p-n переход полупроводникового транзистора либо диода, у которого обратное сопротивление напрямую зависит от освещенности. Чтобы получить доступ света к системе, у транзистора отрезается колпачок из металлического корпуса, а у диода удаляется краска со стекла.

Парниковый контролер влажности и температуры — Arduino

Параметры влажности регулируются промышленными датчиками, показатели которых зависят от влагопроницаемости среды, находящейся между обкладками конденсатора. Также могут учитываться изменения сопротивления при взаимодействии с увлажненным воздухом оксида алюминия. При корректировке влажности воздуха учитывается и результат перемены длины синтетического волокна либо человеческого волоса и пр. Для самодельных приспособлений подобным датчиком является отрезок фольгированного стеклотекстолита с вырезанными канавками.

К сведению! Для небольших теплиц личного пользования с точки зрения экономичности, абсолютно невыгодно приобретать дорогостоящую систему промышленного образца. В таких ситуациях успешно внедряются терморегуляторы для теплиц, созданные своими руками.

Самостоятельная постройка регулятора температуры вполне реальная задача. Но для этого потребуются элементарные инженерные знания и технические навыки.

Основное функционирование системы осуществляется за счет внедрения в конструкцию — 8 битового микроконтроллера марки PIC16F84A.

Как температурный датчик, встраивается цифровой градусник интегральной разновидности DS18B20, имеющий рабочий функционал в диапазоне t -55 — +125°C. Также возможно использование цифрового температурного датчика TCN75-5,0, который по параметрам, компактным размерам и относительной легкости конструкции вполне соответствует для применения в различных автоматических устройствах.

Цифровой датчик температуры

Подобные цифровые датчики по сути имеют незначительные погрешности в измерениях, поэтому параллельное применение нескольких видов датчиков позволяет фактически без погрешностей наблюдать температуру обогрева.

Возможность управлять степенью нагрузки осуществляется при помощи малогабаритного типа реле К1, которое соответствует напряжению срабатывания равному 12 В. Через контакты к реле подсоединяется нагрузка и это позволяет ему производить ее коммутацию. Индикация производится с использованием любых четырехразрядных светодиодов.

Степень температурной реакции задается: SB1-SB2 (микропереключателями). Память микроконтроллера энергетически автономна и хранит заданные параметры. Применяя рабочий режим на индикаторной жидкокристаллической панели устройства можно видеть действующие показатели замеряемой температуры.

На заметку! Подобные электронные терморегуляторы становятся все более популярными, т. к. они обладают способностью чувствовать температуру в любой точке внутри теплицы, а датчик мониторинга может быть помещен между растениями, в почвенный субстрат, либо подвешенным возле крыши. Такой обширный диапазон размещения позволяет терморегулятору иметь точные данные о состоянии внутренней среды теплицы.

Упрощенные терморегуляторы для личных теплиц умельцы изготавливают своими руками. До выбора схемы автоматизации теплицы, нужно сначала установить данные объектов управления.

Индивидуальная схема

На фото указана схема терморегулятора с двумя транзисторами типа VT1 и VT2. Как выходное устройство задействовано реле РЭС-10. Датчик температуры — терморезистор ММТ-4.

Одной из моделей терморегулятора, изготовленного своими руками, может послужить, например, вот такая конструкция. В ней в качестве датчика температуры можно использовать стрелочный термометр, подвергшийся переделке:

Конструкция термометра полностью разбирается.
В шкале регулирования, сверлится отверстие 2,5 мм.
Напротив устанавливают фототранзистор в специально сконструированный уголок из тоненькой жести либо листового алюминия, в котором предварительно высверливают отверстия 0 2,8 мм. На фототранзистор наносят по кромке клей и помещают в гнездо.
Уголок с фототранзистором крепят к шкале клеем «Момент».
Ниже отверстия крепится упор.
С другой стороны термометра устанавливают небольшую 9 вольтовую лампочку. • Между шкалой и лампочкой размещают линзу — для четкой реакции устройства на показатели.
Тоненькие провода фототранзистора прокладывают через центральное отверстие шкалы.
Для проводов лампочки сверлится отверстие в пластмассовом корпусе. Жгут продевается в хлорвиниловую трубочку и фиксируется зажимом.

Схема для самостоятельного сбора терморегулятора

Кроме датчика, терморегулятор должен включать фотореле и стабилизатор напряжения.

Стабилизатор собирается по обычной схеме. Фотореле тоже не сложно сделать. Фотоэлементом служит транзистор ГТ109.

Лучше всего подойдет механизм, основанный на переделанном заводском реле. Работа осуществляется по принципу электромагнита, где якорь втягивается в катушку. Переключатель (2А, 220 В) регулирует электромагнитный пускатель для подачи питания на устройства нагрева.

Фотореле и блоки питания размещаются в общем корпусе. К нему прикрепляется термометр. С лицевой стороны крепится тумблер и лампочка, оповещающая о включении элементов нагрева.

Схема вентилирования ↑

Если теплица проветривается с помощью электровентилятора, можно применять двухпозиционные терморегуляторы. Для создания нужного режима функционирования вентилятора, подсоединяют промежуточное реле.

Если в теплицу встроены форточки, нужно обеспечить их электроприводом (электромагниты либо электродвигательные механизмы).

Но легче решить вопрос вентиляции теплиц при использовани терморегуляторов прямого действия. В них исполнительный механизм и терморегулятор находятся в одном устройстве. Однако у регуляторов подобного вида разброс показателей температуры может составлять до 5 °С. Для достижения более точной регулировки лучше избрать электронным регуляторам.

Вентилирование теплицы по методу Г. Иванова

Регулирование влажности ↑

Идеальное решение — использование датчиков влажности грунта и регулировка полива по указанной влажности. В основу одного из принципов измерения влажности положен учет изменений объема почвы при увлажнении. Также часто подключают электронный регулятор. Как датчик влажности, вмонтируется деполяризатор со стержнями батарейки 3336Л. При относительной влажности показатели сопротивления равняются где-то 1500 Ом. Переменный резистор R1 помогает срабатывать регулятору на определенном уровне, резистор R2 помогает устанавливать начальную влажность.

Схема регулировки влажности

Регулирование полива ↑

Очень заманчиво контролировать систему полива электроникой, но необходимо помнить, что более надежными оказываются простые устройства. Упрощенное обустройство полива делается своими руками без использования электронных схем. Это позволяет применять его при перерывах в электроснабжении.

При электронном регулировании подачи воды, используют электромагнитный вентиль с электроприводом. Электромагнитный клапан можно сделать самостоятельно. Одну из конструкций можно увидеть на фото.

1 – электромагнит; 2 – емкость; 3 – груз; 4 – клапан

Главный недостаток системы терморегуляции — полная подчиненность источнику электроснабжения. Отключение электроэнергии может вызвать гибель растений. Во избежание подобных недоразумений, применяются запасные источники питания: генератор, солнечная либо аккумуляторная батарея и пр.

Также следует помнить, что все термостаты со временем теряют точность показаний, поскольку они становятся старше. Поэтому нужно проверять их точность каждый год. Во время проверки функционирования термостата необходимо почистить датчики терморегулятора, тщательно вытереть все выводы и соединения.

1-е видео

2-е видео

Как построить полностью автоматизированную теплицу на Raspberry Pi

Во все большем числе городов наблюдается тенденция к использованию органических или даже выращиваемых самостоятельно фруктов и овощей. Возможно, сдерживающей причиной является время, потраченное на уход за растением. Поэтому этот проект предполагает создание автоматизированной теплицы Raspberry Pi, которая сводит работы к минимуму.

При автоматическом поливе, проветривании и выдержке только сбор урожая должен выполняться вручную в конце. Все действия (например, полив) контролируются датчиками, чтобы обеспечить оптимальный результат.Благодаря небольшой занимаемой площади (около 1/2 м²) он также подходит для городского балкона.

Список покупок

Низкорослые растения особенно подходят для автоматической теплицы Raspberry Pi.

Поскольку теплица Raspberry Pi должна работать максимально автономно, все необходимое нужно автоматизировать. Поэтому нужно много аксессуаров. Для балкона лучше всего использовать следующие аксессуары:

Холодная рама, эл.грамм. 100 × 60 см (США | Великобритания)
Ящики для цветов
Raspberry Pi (США | Великобритания)
Источник питания 12 В постоянного тока (США | Великобритания)
Адаптер питания постоянного тока (США | Великобритания)
Погружной насос 12 В / водяной насос для пруда (США | Великобритания)
Ведро 10 л или 20 л с крышкой
несколько шлангов 7 мм (1,5-2 м)
Модуль RTC DS1307 (США | Великобритания)
MCP3008 АЦП (США | Великобритания)
Несколько датчиков влажности почвы (30-40 см каждый) (США | Великобритания)
Серводвигатель (США | Великобритания)
Датчик освещенности (США | Великобритания)
Резистор 10 кОм (США | Великобритания)
12 В светодиод (США | Великобритания)
Герконовое реле (мин. 2) (США | Великобритания)
Водонепроницаемый корпус (или аналогичный) (США | Великобритания)
Изоляционная лента
Соединительный кабель (США | Великобритания)
Мини-макетная плата (или монтажная плата для пайки)
Семена (лучшие низкорослые растения 🙂
- Помидоры (Balconi Red) (США | Великобритания)
- Салат-латук (США | Великобритания)
- Редис (США | Великобритания)
- Если знаете другие сорта, буду рад комментарию
Горшечный компост + возможно удобрения

Я использую два водяных насоса, так как сеял в два цветочных ящика.Вы можете варьировать количество датчиков влажности почвы.

Конечно, вы можете адаптировать детали к вашему проекту. Если у вас, например, холодный каркас / теплица большего размера, вы можете настроить / оптимизировать приведенный ниже код для своих целей.

Если вы хотите использовать GPIO, указанные ниже, для источника питания, вам также понадобится это:

Регулятор L7805 (США | Великобритания)
2x 10 мкФ конденсатор (США | Великобритания)
оптимальный: 470 Ом резистор
оптимальный: зеленый светодиод

Содержание

Установка необходимых библиотек

Лучше всего взять недавно установленный Raspbian Jessie и открыть терминал (например, через SSH). Сначала все обновляем и устанавливаем несколько пакетов:

 sudo apt-get update - да && sudo apt-get upgrade - да
sudo apt-get install build-essential python-dev python-pip python-smbus python-openssl git --yes

Процесс может занять некоторое время. Можно приступать к строительству парника.

Теперь введите sudo raspi-config и выберите «Параметры интерфейса» -> «SPI» и активируйте его. То же самое с «I2C». Перезагрузить.

Затем мы устанавливаем необходимые библиотеки.

SpiDev:

 git clone https://github.com/doceme/py-spidev
cd py-spidev
sudo python setup.py установить
cd ..

Библиотека Adafruits для DHT11 / DHT22 (в качестве альтернативы прямо из GitHub):
```
 sudo pip установить adafruit_python_dht
```

Питание через GPIO

В принципе, у вас есть два способа подключить Raspberry Pi к источнику питания. Один из вариантов — обычно через порт Micro USB. Однако недостатком является то, что вам обычно требуется две розетки.

Поэтому сначала я покажу, как подключить Raspberry Pi через GPIO. Внимание! рекомендуется, так как слишком высокое напряжение может вывести Pi из строя! Если вы чувствуете себя в опасности, выберите источник питания через USB-кабель.

Стабилизатор напряжения L7805 (техническое описание) может снижать напряжение с 7 до 25 В до 5 В. Однако по-прежнему требуются два конденсатора. Подключение выглядит следующим образом:

Перед тем, как подключить его к Raspberry Pi, вы можете измерить напряжение мультиметром.

Подробности можно найти здесь.

Raspberry Pi Greenhouse — Компоненты

Прежде всего, , вы можете выполнить каждый шаг и, таким образом, расширить программный код или, как описано в конце руководства, загрузить код из репозитория Github и затем настроить его.

Это руководство должно быть максимально настраиваемым, поскольку у всех есть другие условия. Поэтому следующая часть разделена на отдельные разделы. Поэтому, если вы хотите опустить определенные компоненты (например, часы реального времени или освещение), вы можете опустить эту часть или отрегулировать ее соответствующим образом.

Сначала, однако, настройки GPIO и т. Д. В новой папке ( mkdir Raspberry-Pi-Greenhouse && cd Raspberry-Pi-Greenhouse ) мы создаем файл ( sudo nano greenhouse.py ) со следующим содержимым :

370002 39000

0003 56

0003 57

импорт RPi.GPIO как GPIO

импорт Adafruit_DHT

из MCP3008 импорт MCP3008

импорт SDL_DS1307

время импорта

######################### #######################################

####### ############## НАСТРАИВАЕМЫЕ НАСТРОЙКИ ####################

########### ############################################### #####

НАСТРОЙКИ = {

«LIGHT_GPIO»: 17, # Номер GPIO (BCM) для реле

«LIGHT_FROM»: 10, # с которого можно включить свет (час)

«LIGHT_UNTIL»: 20, # до этого времени (час)

«LIGHT_CHANNEL»: 0, # of MCP3008

«LIGHT_THRESHOLD»: 500, # если аналоговый порог ниже любого из них, загорится индикатор

«DHT_GPIO»: 27, # Номер GPIO (BCM) датчика DHT

«DHT_SENSOR»: Adafruit_DHT. DHT22, # DHT11 или DHT22

«TEMP_THRESHOLD»: 23.0, # в градусах Цельсия. Выше этого значения окно будет открыто сервоприводом

«SERVO_GPIO»: 22, # GPIO Number (BCM), который открывает окно

«SERVO_OPEN_ANGLE»: 90.0, # градус, насколько сервопривод откроет окно

«РАСТЕНИЯ»: [

{

«НАЗВАНИЕ»: «Tomaten»,

«ВЛАЖНЫЕ_КАНАЛЫ»: [1, 2], № MCP3008

«MOISTURE_THRESHOLD»: 450, # если среднее аналоговое значение все датчики выше этого порогового значения, насос включится

«WATER_PUMP_GPIO»: 23, # Номер GPIO (BCM) для Relais

«WATERING_TIME»: 10, # Секунды, как долго насос должен быть включен

{

«НАЗВАНИЕ»: «Салат»,

«КАНАЛЫ_ВЛАЖНОСТИ»: [3, 4],

«ПОРОГ_ВОДЫ»: 450,

«WATER_PUMP_GPIO»: 24,

«ВРЕМЯ ПОЛИВА»: 12,

]

}

########################## ###############################################

################ КОНЕЦ НАСТРАИВАЕМЫХ НАСТРОЕК #################

####### ############################################### #########

Если вам нужны другие GPIO или другие настройки, вы можете настроить их здесь.

В следующих разделах мы расширяем функции (при желании). Распиновку GPIO можно найти на этой картинке.

Подготовка для теплицы Raspberry Pi

Перед установкой электронных компонентов необходимо создать холодную раму. Внутри можно разместить 2-3 больших цветочных ящика (в зависимости от размера). В них можно посадить молодые растения или семена. Обратите внимание на инструкцию на упаковке.

Кроме того, необходимо удобрить почву.Если хотите, можете взять специальный томатный или овощной компост, в котором больше минералов.

Настроить время

Если Pi (например, после отключения электроэнергии) перезагружается, он не знает текущего времени и даты, если нет подключения к Интернету. Поэтому модули часов реального времени, которые имеют батарею, используются для постоянного хранения метки времени. Этот шаг не является обязательным, и его также можно пропустить, если есть постоянное подключение к Интернету.

Важно, чтобы два резистора (R2 и R3) были удалены из Tiny RTC (модулей I2c) с помощью паяльника. Обычно эти модули возвращают сигналы 5 В, что для Raspberry Pi слишком много. В качестве альтернативы вы можете использовать TTL 3,3-5 В.

Начнем с подключения:

Модуль RTC	Raspberry Pi
SCL	GPIO 3 / SCL (контакт 5)
SDA	GPIO 2 / SDA (контакт 3)
VCC / 5 В	5 В (контакт 2 или контакт 4)
ЗЕМЛЯ	GND (контакт 6) или любой другой контакт GND

Сначала загружаем необходимый скрипт:

 wget https: // raw.githubusercontent.com/tutRPi/Raspberry-Pi-Greenhouse/master/SDL_DS1307.py

Затем мы устанавливаем правильное время и часовой пояс:

 судо распи-конфигурация

В разделе «Параметры локализации» вы можете указать свой часовой пояс. Затем вы можете использовать дату и , чтобы проверить правильность времени. Теперь откройте консоль Python ( sudo python ) и введите следующее, чтобы установить время RTC:

 импорт SDL_DS1307
ds1307 = SDL_DS1307.SDL_DS1307 (1, 0x68)
ds1307.write_now ()
выход ()

Сохраняет текущее время.

Теперь мы можем расширить наш фактический скрипт ( sudo nano greenhouse.py ):

def readTime ():

try:

ds1307 = SDL_DS1307.SDL_DS1307 (1, 0x68)

return ds1307.read_datetime ()

за исключением:

000 # альтернативный вариант: возврат 9-time 9-time: 9-time .datetime.utcnow ()

Сохранить с помощью CTRL + O.

Регулировка яркости

На левой стороне MCP3008 находятся 8 каналов, которые могут считывать аналоговые значения.

Чтобы растения получали достаточно света даже в пасмурные дни, мы расширили теплицу ярким светодиодом диаметром ~ 20 см. Вы также можете использовать (водонепроницаемую) светодиодную ленту и использовать ее в качестве дополнительного освещения. Однако искусственное освещение включается только в темноте. Поэтому мы используем датчик освещенности, который выдает аналоговое значение яркости, которое мы можем прочитать с помощью АЦП MCP3008.

В качестве альтернативы есть также модули светочувствительных датчиков, которые уже выводят цифровое значение, независимо от того, находится ли значение яркости выше / ниже порогового значения. Если вы хотите его использовать, вам нужно немного изменить код.

Микросхема MCP3008 имеет 8 входов для считывания аналоговых сигналов. Первым делом подключаем все:

Raspberry Pi	MCP3008
Контакт 1 (3,3 В)	Контакт 16 (VDD)
Контакт 1 (3.3 В)	Контакт 15 (VREF)
Контакт 6 (GND)	Контакт 14 (AGND)
Штифт 23 (SCLK)	Штырь 13 (CLK)
Контакт 21 (MISO)	Контакт 12 (DOUT)
Контакт 19 (MOSI)	Контакт 11 (DIN)
Контакт 24 (CE0)	Контакт 10 (CS / SHDN)
Контакт 6 (GND)	Контакт 9 (DGND)

Один из 8 каналов используется для датчика освещенности (канал 0). Мы подключаем его через подтягивающий резистор, как показано на рисунке. Также подключаем реле (VCC к 5V, GND к GND и, например, IN1 к GPIO17). Если вы подаете питание на Raspberrry Pi через L7805, вы также можете получать напряжение 5 В напрямую оттуда.

На другой стороне реле положительная клемма подключения 12 В подключена к средней клемме, а разъем (+) — к светодиоду на нижнем конце. GND светодиодной ленты также подключается к GND штекера.

Сначала мы загружаем файл с классом Python для MCP3008, который мы можем интегрировать:

 wget https: // raw.githubusercontent.com/tutRPi/Raspberry-Pi-Greenhouse/master/MCP3008.py

Теперь мы снова расширяем код:

def checkLight ():

timestamp = readTime ()

if SETTINGS [«LIGHT_FROM»] <= timestamp. час <= НАСТРОЙКИ ["LIGHT_UNTIL"]:

# проверить датчики света

adc = MCP3008 ()

# прочитать 10 раз, чтобы избежать ошибок измерения

значение = 0

для i в диапазоне (10):

value + = adc.read (channel = SETTINGS [«LIGHT_CHANNEL»])

value / = 10.0

if value <= SETTINGS ["LIGHT_THRESHOLD"]:

# включить

GPIO.setup (SETTINGS [«LIGHT_GPIO»], GPIO.OUT, initial = GPIO.LOW) # реле LOW = ON

else:

# выключить свет

GPIO.setup (SETTINGS [«LIGHT_GPIO»], GPIO.OUT , начальное = GPIO.HIGH)

else:

# выключить свет

GPIO.setup (НАСТРОЙКИ [«LIGHT_GPIO»], GPIO.OUT, начальное = GPIO.HIGH)

Автоматический полив

Маленький насос 12 В для полива растений.

Орошение почвенной влагой является основным элементом теплицы. Для этого нам понадобятся погружные насосы, шланг и реле на каждый насос. Датчики влажности считываются через ранее подключенный MCP3008.

Поскольку эти мини-насосы также работают от 12 В, необходимы также реле. В моем случае у меня есть два насоса (по одному на каждый ящик для цветов). Если вы используете более 3-х, вам следует выбрать релейную плату с большим количеством каналов.

Сначала присоединяем шланг к помпе.Рядом с парником ставлю ведро с водой (см. Изображения в конце). Шланг должен быть достаточно длинным, чтобы пройти из ведра до конца цветочного ящика. Конец шланга я заклеил горячим клеем и вместо этого просверлил каждые 10-15 см маленькие отверстия в шланге. Поскольку давление в насосе увеличивается, отверстия должны быть очень маленькими. Я использовал сверло толщиной 1-2 мм.

Затем я прикрепил шланг к краю цветочного ящика. С другой стороны ямы установил датчик влажности почвы.Впоследствии рассчитывается средняя влажность почвы и решается, поливать или нет. Аналоговые контакты датчиков влажности почвы подключены к MCP3008. Проводящая дорожка ведет к земле через резистор 10 кОм.

Если вы используете более 7 датчиков, вам понадобится еще один АЦП MCP3008 (первое место зарезервировано за датчиком освещенности). Кроме того, каждый датчик снабжен 3,3 В Raspberry Pi:

GPIO, которые управляют реле, также можно установить в настройках в начале файла.Для двух моих насосов это GPIO 23 и 24.

Вот соответствующий код:

100

101

102

103

104

105

106

107

108

109

110

113000

111

113000

115

116

117

def wateringPlants ():

# прочитать влажность

adc = MCP3008 ()

для plantObject в НАСТРОЙКАХ [«PLANTS»]:

value = 0

для ch in plantObject [«MOISTURE_CHANNELS

0003000300030003] # прочитать 10 раз, чтобы избежать ошибок измерения

v = 0

для i в диапазоне (10):

v + = adc. чтение (канал = ch)

v / = 10.0

значение + = v

значение / = float (len (plantObject [«MOISTURE_CHANNELS»]))

если значение> plantObject [«MOISTURE_THRESHOLD»] :

# включить насос на несколько секунд

GPIO.setup (plantObject [«WATER_PUMP_GPIO»], GPIO.OUT, initial = GPIO.LOW)

time.sleep (plantObject [«WATERING_TIME»])

GPIO.вывод (plantObject [«WATER_PUMP_GPIO»], GPIO.HIGH)

Вентиляция

В зависимости от парника или теплицы есть несколько открывающихся окон. Для раннего ложа их обычно не больше двух. Чтобы открыть окно, я использую сервопривод с более длинным деревянным стержнем, прикрепленным к оси. В исходном состоянии угол должен быть 0 °. Если вы не уверены, вам следует установить сервопривод один раз для сценария на 0 °, а затем прикрепить:

Сервопривод крепится с внутренней стороны прочным двусторонним скотчем.

Значение температуры используется для контроля. Для этого нам все еще нужно подключить датчик температуры DHT11 к GPIO 27, а серводвигатель подключен к GPIO 22. Поскольку двигателю, вероятно, требуется более 3,3 В (см. Лист данных, если вы не уверены), мы подключаем его. к напряжению 5В:

У меня датчик DHT просто прикреплен к водонепроницаемому корпусу (следующий пункт). Чтобы изменить температуру открытия люка, вы можете изменить начальные настройки.

Дополнительно необходимо расширить код:

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

131

132

133

def checkWindow ():

# чтение температуры

влажность, температура = Adafruit_DHT.read_retry (НАСТРОЙКИ [«DHT_SENSOR»], НАСТРОЙКИ [«DHT_GPIO»])

GPIO.setup (НАСТРОЙКИ [«SERVO_GPIO»], GPIO.OUT)

pwm = GPIO. PWM (SETTINGS [«SERVO_GPIO] 50)

если температура> НАСТРОЙКИ [«TEMP_THRESHOLD»]:

# открыть окно

angle = float (SETTINGS [«SERVO_OPEN_ANGLE»]) / 20.0 + 2.5

pwm.start (angle)

# закрыть окно

pwm.start (2.5)

# сохранить текущий

time.sleep (2)

pwm.ChangeDutyCycle (0)

Если у вас есть проблемы с чтением (« ImportError: Нет модуля с именем Raspberry_Pi_Driver »), этот пост может помочь. Как вариант, вы также можете использовать GPIO 4, который в моей проводке все еще бесплатен.

Водонепроницаемый корпус и монтаж

На последнем этапе сборки мы упаковываем важные элементы управления в водонепроницаемый корпус.Здесь должен быть Raspberry Pi, а также реле и все остальное, что чувствительно к воде внутри. Я просверлил отверстие на нижней стороне и все кабели, которые должны входить или выходить из него.

Кроме того, компоненты можно припаять к сетке отверстий после того, как все будет проверено.

По крайней мере, электронику и потенциально опасные соединения следует держать вдали от воды. Лучше всего выбирать крытую площадку.

Активация теплицы Raspberry Pi

Теперь, когда мы подключили и установили все компоненты, давайте заставим его работать автоматически.Для этого расширяем скрипт, вызывая созданные функции по порядку:

138

139

140

141

142

143

144

145

146

147

148

149

if __name__ == ‘__main__’:

try:

GPIO.setwarnings (False)

GPIO.setmode (GPIO.BCM)

# выполнение функций

checkLight ()

wateringPlants ()

checkWindow ()

кроме:

GPIO.cleanup ()

Кстати: если вы хотите загрузить все файлы сразу, вы можете сделать это через мою библиотеку GitHub:

 git clone https://github. com/tutRPi/Raspberry-Pi-Greenhouse

Скрипт должен автоматически вызываться каждые 10 минут, поэтому мы используем Cron:

 crontab -e

Здесь мы добавляем строку в конце, которая вызывает наш скрипт каждые 10 минут:

 * / 10 * * * * sudo python / home / pi / Raspberry-Pi-Greenhouse / теплица.py> / dev / null 2> & 1

С помощью CTRL + O мы сохраняем и возвращаемся в терминал с помощью CTRL + X.
Между прочим: вы можете найти абсолютный путь к каталогу с помощью cd и затем ввести pwd .

Теперь тебе ничего не остается, как ждать. В целях экономии энергии можно отключить Wi-Fi и другие ненужные службы.

Возможные расширения теплицы Raspberry Pi

Даже если их уже много, вы, безусловно, можете добавить больше.У меня есть следующие пункты, из которых я могу реализовать тот или иной, если необходимо. Если у вас есть идеи, не стесняйтесь оставлять комментарии.

Уровень воды : Хотя мы орошаем растения автоматически, тем не менее, нам все равно нужно наливать воду в ведро. С помощью измерения уровня заполнения мы могли бы отправить сообщение, например, приложение Telegram, как только потребуется долить воду. В качестве альтернативы можно установить сигнальную лампу (светодиод).
Измерение влажности : Датчик DHT11 или DHT22 может измерять как влажность, так и температуру.Однако в настоящее время мы этим не пользуемся. Можно было бы довести влажность с помощью распылителей воды до определенного уровня. Это, конечно, зависит от растений.
Heat : Иногда бывает прохладнее, особенно холодной весной или осенью. Чтобы создать оптимальные условия для растений, в теплице можно также обогревать воздух.
Активное охлаждение : Пока охлаждаем только пассивно (окно открывается / закрывается). С помощью вентилятора мы также могли активно охлаждаться при высоких температурах.
ЖК-дисплей : Кроме того, мы могли бы также использовать ЖК-дисплей, чтобы видеть текущие данные на экране.

PS: Приглашаем вас связать фотографии вашей автоматической теплицы или парника Raspberry Pi.

Интервью с MEG: Connected, Open Source, DIY Greenhouse — Open Electronics

Когда я посетил Maker Faire Rome ранее в 2013 году, в октябре, я наткнулся на удивительный проект, который привлек мое внимание.Возможно, это было из-за ярких цветов или стильного дизайна, эти маленькие (размером со стиральную машину) теплицы просто привлекли мое внимание. Тогда я не удивился, когда всего несколько недель назад команда обратилась к нам, чтобы найти заслуженное место, чтобы рассказать сообществу Open Electronics свою историю и планы и привлечь внимание — и, надеюсь, некоторую финансовую поддержку — на их потрясающем кикстартере. кампания (см. здесь).

Действительно, MEG — это первая в мире социальная закрытая теплица с открытым исходным кодом , которая расширяет возможности мелких производителей, использующих самые современные технологии и удобство использования, и позволяет им делиться растущим опытом с преданным сообществом.

Проект наконец увидел свет в наши дни, в поисках поддержки сообщества, после двух лет исследований и разработок: MEG в настоящее время находится на критической фазе краудфандинга, которая заканчивается 30 апреля: вот почему мы воспользовались возможностью взять интервью у Carlo D ‘ Alesio , из команды MEG, чтобы предоставить вам дополнительную информацию, чтобы решить, стоит ли вкладывать часть вашей поддержки в проект, как мы думаем!

[Симона Цицерон] : Откуда взялась эта идея? Не могли бы вы немного рассказать об истории проекта и истории основателей? Это всегда очень интересно знать.

[Карло Д’Алезио] : Мы не являемся инвестиционной компанией ; Yradia — инновационная консалтинговая компания, работающая в области освещения. MEG — это не «стартап-проект», а нечто, объединяющее наши навыки и наши увлечения. Самым началом модели MEG было проведенное нами независимое исследование по оптимизации спектра освещения, чтобы максимизировать PAR (фотосинтетически активное излучение) для выращивания в помещении.

Затем мы подумали о элементах управления ; потом обо всем, кроме освещения.Затем к общему опыту и политике саморазвития. Вскоре все вышло из-под контроля — и вот мы …

[SC] Не могли бы вы рассказать нам немного больше о технической стороне ? Как известно, это место для хакеров! Расскажем немного о созданных вами технологических решениях.

[CDA] Освещение и oshw-ориентированная разработка продукции — это то место, где мы сделали все возможное, исходя из опыта в области освещения и промышленного дизайна.

Light Engine поддерживает 144 источника SSL, разделенных на 4 платы. Каждая плата имеет 36 источников в этой матрице:

8 RED 630nm + # 8 Deep-RED 670nm — на канале «R»;
4 Дальний КРАСНЫЙ 730нм — на канале «FR»;
8 Deep-BLU 455 нм — на канале «DB»;
4 BLU 485нм — на канале «В»;
2 Янтарь 595 нм — на канале «А»;
2 Зеленый 530нм — на канале «G».

Спектральные детали четко указаны в разделе «Обновления» на нашей странице Kickstarter.Все диоды — излучатели с одной длиной волны. Термин «RGB» для нас табуирован и заставляет нервничать.

Light Engine компании MEG, который мы разработали с нуля, представляет собой компромисс между двумя вещами: «Современное состояние» и «Демократия». В настоящее время первоклассное светодиодное освещение для выращивания стоит дорого или его трудно найти — не говоря уже о дешевом дерьме, которое можно найти в заливе, но я имею в виду профессиональное оборудование для индустрии массового роста.

Все функции, связанные с планом выращивания, могут быть обнаружены и настроены: мы говорим о циркуляции воздуха, генерировании и повторном использовании тепла, увлажнении на основе ультразвука, распределении питательных веществ на основе NPK, поливе, измерении температуры и pH почвы, Bluetooth в ближнем поле работа, работа GPRS / WIFI в дальней зоне — да, вы можете управлять и управлять им с удаленного стеком взаимосвязанных MEG. А как насчет камер наблюдения и противоугонной сигнализации?

Есть много других деталей, для которых мы предоставили подробную инфографику на нашей странице KickStarter; есть также видео , которое стоит тысячи слов!

[SC] Кто является целью ? Я имею в виду, какую пользу вы ожидаете от людей от этого решения? Просто играете с параметрическим комнатным сельским хозяйством? Есть ли более общие сценарии, которые вы, возможно, уже знаете и оценили? Я бы полностью использовал для выращивания своих свежих специй: D.Скажите правду, вы нацелены на вегетарианцев 🙂

[CDA] Пользователи могут быть разделены на две большие области: частных пользователей и крупные игроки . К последним относятся университетские исследовательские и образовательные цели в целом, а также небольшие и средние частные лаборатории. Для них MEG будет простой и дешевой машиной для бета-тестирования, которую можно использовать перед покупкой или активацией очень дорогих механизмов или процессов — я лично видел комнаты для выращивания стоимостью 200 000+ евро.

Для одного пользователя MEG — это немного вложение , хотя цена в 3’500 евро кажется все еще подходящей для такой всеобъемлющей и производительной системы.Сценарии могут быть: исследования, образование, изысканная кухня, Выращивание во враждебных условиях (как насчет Солнца и почвы в миссии на Аляске?), Космическое сельское хозяйство (НАСА представило его в 2013 году), Выращивание медицинских растений, Выращивание рекреационных растений, Бизнес по сбору растений. (видел редкие маленькие кактусы, проданные за 10 тысяч + евро).

[SC] Не могли бы вы рассказать нам немного больше о том, что вы видите в отношении аналитики , которую можно будет применить к (надеюсь, огромному объему) данных, которые будут генерироваться фанатами MEG?

[CDA] У нас есть это видение, которое мы называем « Growing Automation ».Что, если бы данные действительно помогли нам улучшить рост, начиная с самого низа? Представьте себе, что планы выращивания со временем становятся все более и более точными. Представьте, что позволяет тем, кто не занимается выращиванием, просто нажать Play . Представьте себе самонастраивающиеся алгоритмы выращивания. Что, если мы запустим совместное глобальное облако по фитотерапевтическим растениям?

[SC] Какие проекты действительно вдохновили вас, ребята, на создание MEG?

[CDA] Я бы сказал, что одним из реальных драйверов было это, потому что нам этого никто не сказал.Нам также нравится общая « энергия » всей сцены, а не что-то конкретное.

[SC] Мы знаем, что у вас будет открытым исходным кодом . Прежде всего, какую лицензию вы рассматриваете для проектирования оборудования и электроники? Будет ли этот проект «построенным» в Fablab или makerspace?

[CDA] Да, чтобы можно было построить. Да для доставки исходных файлов аппаратного и программного обеспечения — 100%. Как было сказано ранее, МЭГ не является нашим «основным бизнесом». Пожалуйста, позвольте мне кое-что пояснить: нам нужна кампания KS, чтобы завершить проект и подготовить исходную документацию . Это будет деятельность, на которую мы сможем позволить , только если мы выиграем эту кампанию KS . Чтобы добраться до этого момента, мы взяли из нашей деятельности денежную сумму, которая — по крайней мере для нас — уже слишком велика (десятки тысяч евро). MEG — это самоинновационный проект, объединяющий наши навыки (промышленный дизайн и дизайн освещения) и наши увлечения (Интернет вещей, рост, открытые знания).Также учтите, что MEG — это сложный и деликатный проект , включающий проектирование, проектирование, реализацию и разработку элементов в следующих областях: фотометрия, механический и промышленный дизайн, электрический дизайн, дизайн печатных плат, дизайн GUI + Ux и несколько Arduino. -связанные приложения.

[SC] Планируете ли вы продавать также плату управления для электроники на тот случай, если кто-то захочет построить свою теплицу, а вы — ваш «мозг»?

[CDA] Может быть, только печатная плата , потому что она содержит технологию, которую мы предоставили, и потому что поиск светодиодов может быть сложной задачей. На самом деле мозг было бы намного проще воспроизвести, чем печатную плату светодиода.

[SC] Как будет работать серверная часть MEG для сбора данных? Очевидно ли, что это будет открытый исходный код: смогу ли я загрузить платформу управления данными и установить ее локально? Если да, то какую лицензию вы выбрали для программного обеспечения? смогу ли я собирать данные самостоятельно в частном порядке? Будут ли затраты связаны с использованием совместных облачных сервисов?
Также было бы очень приятно узнать, будет ли облачная платформа открыта.

[CDA] Слишком рано, , чтобы говорить. Сожалею, что это так, но окончательная настройка зависит от денег, поступающих от кампании KS, которые мы сможем реинвестировать. В случае победы KS, MEG и все связанные данные будут открыты .

[SC] Вы наверняка знаете о проекте Smart Citizen ? Недавно они стали сотрудничать с классными парнями из Open Source Beehives (см. Интервью здесь), делая что-то похожее на то, что делаете вы.

[CDA] Мы познакомились с ребятами в SC в Риме на Maker Faire 2013, мы выставлялись в том же районе. Они — сила, ИМХО, в том, что они перекладывают власть ощущать и оценивать качество окружающей среды города от властей к людям. Этот сдвиг — революционная ценность SC. Open Source Beehives — это то, что я вижу впервые, и это тоже очень интересно. С первого взгляда я могу сказать, что оба они «более маневренны», чем наша большая, тяжелая, дорогая, технически оснащенная теплица, — говоря это как урок, извлеченный на будущее.

[SC] Хотите еще что-нибудь рассказать нашим читателям?

[CDA] Спасибо, что дочитали до сих пор. Ставьте под вопрос авторитет. Приобретать знания. Если вы хотите, распространение этого URL будет для нас большим подспорьем: bit.ly/kickstartermeg. Мы очень отзывчивы на @YradiaLighting и на Facebook, так что свяжитесь с нами!

Спасибо Симоне за эту функцию!

Если вам понравилось интервью:

Подписаться @meedabyte

Подписаться @OpenElectronics

и следите за обновлениями!

6 лучших обзоров теплиц и руководство по покупке

Те из вас, кто занимается сельским хозяйством или садоводством, должны знать, что теплица очень полезна для выращивания всех видов овощей, цветов, растений и других вещей. Их можно использовать как на заднем дворе, так и на балконе вашей квартиры по следующим причинам:

Размеры: Вам необходимо проверить размеры теплицы перед ее покупкой, поскольку они говорят вам о количестве места, которое вы получаете внутри. В то время как компактные и портативные варианты могут иметь размер 25 дюймов x 25 дюймов x 30 дюймов, более крупные модели могут даже достигать 8 футов x 8 футов x 6 футов для посадки большого количества овощей и цветов внутри.
Уровни: Количество уровней, предлагаемых теплицей, говорит вам о количестве уровней или этажей полок внутри теплицы.Некоторые модели предлагают всего 3 или 4 уровня, а более крупные модели предлагают 6 или 7 уровней в зависимости от модели, которую вы приобретаете.
Качество сборки: Если вы покупаете теплицу, то она должна защитить ваши плантации от таких природных сил, как дождь, град, ветер и т. Д. Таким образом, покупка хорошо построенной теплицы с отличным качеством сборки имеет большой смысл для большинства пользователей.

Существует широкий выбор теплиц, поэтому подобрать теплицу довольно сложно.Следовательно, мы здесь с одними из лучших теплиц со всеми их особенностями. А еще варианты, которые помогут вам выбрать идеальный, — это подробное руководство по покупке , относящееся к этим теплицам, которое вы можете найти, прочитав эту статью до конца.

6 Лучшие теплицы

6 отзывов о лучших теплицах

1. Мини-теплица Gardman

Gardman — один из самых популярных брендов садовых товаров, который производит всевозможные товары, включая теплицы, которые обычно имеют высокий рейтинг пользователей из-за различных функций, которые вы получаете.

Мини-теплица Gardman R687 заняла 4-е место в этой статье, так как имеет высокий рейтинг пользователей. Это просто из-за того, что вы получаете много вещей для данного размера и форм-фактора. Он имеет размеры 27 дюймов x 18 дюймов x 63 дюйма, что делает его довольно компактным. Но даже в этом случае вы получаете в общей сложности 4 яруса внутри, что дает много места для нескольких растений и растительности.

Так как вы получаете очень прочную трубчатую стальную раму с прозрачным полиэтиленовым покрытием, качество ее сборки довольно велико.К сожалению, на него не распространяется гарантия, что может стать проблемой для многих пользователей. Прозрачная крышка удобна тем, что позволяет легко заглядывать внутрь, а ее легко открыть с помощью молнии.

Лучшие характеристики:

Размеры 27 дюймов x 18 дюймов x 63 дюймов
Предлагает в общей сложности 4 уровня
Использует стальную трубчатую раму

Плюсы:

Отличное качество сборки
Маленький и компактный форм-фактор
Предлагает прозрачное полиэтиленовое покрытие

Минусы:

Гарантия не распространяется

Купить сейчас на Amazon
2. Охуху Теплица
Тем из вас, кто хочет вырастить много растений, стоит обратить внимание на Ohuhu, так как большинство ее продуктов имеют большие размеры, которые идеально подходят для тяжелых условий эксплуатации.
Теплица Охуху занимает 2-е место, так как это один из самых доступных крупногабаритных вариантов. Судя по названию, он позволяет человеку заходить в теплицу, чтобы легко проверить ваши плантации. Это позволяет сделать это из-за заданных размеров 4.9 футов x 4,7 футов x 6,4 футов, которые довольно высоки.
Что касается места для хранения, в нем всего 3 яруса и 12 больших полок, которые можно использовать для хранения большого количества растений с обеих сторон. Несмотря на такие большие размеры, весь процесс сборки этой теплицы довольно прост и понятен, так что вы можете легко установить ее на заднем дворе.
Лучшие характеристики:
Размеры 4,9 футов x 4,7 футов x 6,4 футов
Предлагает в общей сложности 3 уровня
Поставляется с 30-дневной гарантией
Плюсы:
Много складских помещений
Простота сборки
Высокая устойчивость и прочность
Минусы:
Предлагает всего 30-дневную гарантию
Купить сейчас на Amazon
3. Мини-теплица Ohuhu
Поскольку Ohuhu производит много теплиц, в этой статье мы предлагаем еще одно предложение. Но в отличие от предыдущего, этот довольно компактен и невелик для небольших помещений.
Эта мини-теплица Ohuhu занимает 3-е место в этой статье, так как это один из самых компактных вариантов, предлагающий пользователю много места для хранения. Всего у него 4 яруса для больших полок. Что касается габаритов, то он имеет оценку 1.5 футов x 2,25 футов x 5,25 футов, что обеспечивает отличный баланс между занимаемым им пространством и предлагаемым им.
К сожалению, как и предыдущая теплица Ohuhuh, на эту также предоставляется 30-дневная гарантия, что может быть проблемой для некоторых пользователей. Однако качество сборки у него довольно велико. Вентилируемое покрытие этой теплицы гарантирует, что вы можете легко и правильно получить доступ ко всем растениям, которые вы посадили в нее.
Лучшие характеристики:
Размеры 1. 5 футов x 2,25 футов x 5,25 футов
Предлагает в общей сложности 4 уровня
Поставляется с 30-дневной гарантией
Плюсы:
Крышка для удобного доступа
Достойное качество сборки
Довольно компактный для большинства пользователей
Минусы:
Молнии могли быть лучше.
Купить сейчас на Amazon
4. Мини-садовая теплица Topline
Topline — менее известный бренд теплиц по сравнению с другими вариантами, но по-прежнему предлагает достойные варианты для тех, кто ищет новую теплицу для установки на заднем дворе.
Теплица Topline Mini Garden — еще одна компактная модель теплицы, которая идеально вписывается в компактное пространство. Он предлагает размеры 19 дюймов x 27 дюймов x 27 дюймов, что делает его одним из самых компактных вариантов. Вы также получаете в общей сложности 3 яруса внутри него для укладки плантаций друг на друга и более эффективного использования.
Теплица Topline — один из немногих вариантов, предлагающих приличный срок гарантии для вашего спокойствия.Тем не менее, качество сборки, которое он предлагает, среднее и оставляет желать лучшего с точки зрения его прочности и жесткости. К счастью, рама полностью очищена от ржавчины, поэтому она может служить долго, даже если она используется во влажном помещении.
Лучшие характеристики:
Размеры 19 дюймов x 27 дюймов x 27 дюймов
Предлагает в общей сложности 3 уровня
Поставляется с гарантией на 1 год
Плюсы:
Доступный ценник
Рама без ржавчины
Маленькая и компактная теплица
Минусы:
. Купить сейчас на Amazon
5. Переносная теплица Quictent
Если вам нужна большая теплица для посадки большого количества плантаций, таких как овощи и цветы, то предложение Quictent может быть отличным вариантом из-за их огромных размеров.
Quictent’s Large Walk-in теплица — самый крупный вариант, упомянутый здесь в этой статье, с точки зрения его размеров. С этой теплицей вы получите размер 12 футов x 7 футов x 7 футов, который намного выше, чем вам когда-либо понадобится.Следовательно, прогулка по этой теплице для проверки ваших плантаций не должна быть проблемой. К сожалению, в нем нет полок, и вам придется приложить свои собственные, если вы хотите его использовать.
Отличительной особенностью этой теплицы является то, что в ней используется очень прочный стальной каркас, который является довольно жестким. В сочетании с 1-летней гарантией вы можете легко рассчитывать, что он прослужит долго. Это также верно для покрытия этой теплицы, которое может легко противостоять быстрому ветру и другим вещам, когда оно установлено на вашем заднем дворе.
Лучшие характеристики:
Размеры 12 футов x 7 футов x 7 футов
Прочная стальная конструкция
Поставляется с гарантией на 1 год
Плюсы:
Самая большая модель теплицы
Предлагает отличное качество сборки
Прочная крышка теплицы
Минусы:
Не хватает полок и ярусов внутри
Купить сейчас на Amazon
6. Чистая садовая теплица
Переходя к последнему варианту в этой статье, у нас есть теплица от Pure Garden, которая может быть отличным вариантом для многих пользователей из-за различных функций, которые она предлагает пользователю.
Эта теплица Pure Garden — еще один небольшой и компактный вариант, который легко поместится в большинстве помещений. Это возможно по той причине, что его размеры рассчитаны на 27,5 дюймов x 19 дюймов x 50 дюймов. Несмотря на небольшой и компактный дизайн, вы по-прежнему получаете приличное место для хранения благодаря трехуровневому дизайну, предлагаемому пользователем.
Покрытие из ПВХ на молнии достаточно прочное и отлично сочетается с металлической конструкцией каркаса. При этом вы не получаете никаких гарантий, что может быть проблемой для многих пользователей.
Лучшие характеристики:
Размеры 27,5 x 19 x 50 дюймов
Предлагает в общей сложности 3 уровня
Чехол из ПВХ на молнии повышенной прочности
Плюсы:
Включает металлический каркас для прочности
Поставляется с качественной крышкой
Маленький и компактный
Минусы:
Гарантия не распространяется
Купить сейчас на Amazon
Руководство по покупке лучшей теплицы
Есть несколько растений и овощей, которые нельзя выращивать прямо в почве вашего двора или любого другого сада. В таком случае имеет смысл приобрести теплицу из различных вариантов, упомянутых в этой статье.
Но поскольку о теплицах можно узнать гораздо больше, мы предлагаем подробное руководство по покупке, связанное с теплицами. Это руководство по покупке познакомит вас с различными факторами и аспектами, связанными с теплицами, чтобы вы могли купить идеальный, пройдя это руководство по покупке до конца:
1. Размеры
Первое и самое важное, что нужно проверить перед приобретением теплицы — это ее размеры.Это говорит вам о пространстве или объеме, которое вы получаете внутри теплицы для своих плантаций. Он включает в себя такие опции, как 27 дюймов x 27 дюймов x 50 дюймов или даже 8 футов x 8 футов x 12 футов, в зависимости от модели, которую вы приобретаете. В то время как большие модели предлагают много места, меньшие идеально подходят для компактных помещений.
2. Уровни
Даже если у вас теплица большого размера, она все равно должна иметь несколько ярусов или уровней для хранения места с точки зрения количества полок. Модели начального уровня имеют 3 или 4 уровня, а модели большего размера могут даже предлагать 6 или 7 уровней в зависимости от вашей модели.По сравнению друг с другом, большее количество ярусов лучше для одновременного хранения большого количества растений.
3. Качество сборки и гарантия
Вам также необходимо проверить качество сборки теплицы, чтобы убедиться, что она прослужит долго. Помимо этого, гарантия также может быть использована для получения представления о надежности вашей теплицы. Как правило, на теплицы предоставляется гарантия сроком на 1 год или что-то подобное.
Заключение
Чтобы помочь вам в покупке правильного, мы также упомянули их основные особенности и возможности.Подробное руководство по покупке в этой статье познакомит вас с дополнительными вещами, которые вам нужно знать, прежде чем делать ставку на теплицу. Однако, если вы все же запутались, то по нашим рекомендациям вы можете приобрести одну из следующих теплиц:
Если вы хотите, чтобы в самой большой оранжерее оставалось много растений, то можете выбрать теплицу Quictent. Его размеры 12 футов x 7 футов x 7 футов намного выше, чем у большинства других вариантов, и более чем достаточно для большинства пользователей.В комплект поставки не входят полки, но вы можете поставить любую по своему выбору, которая может быть хорошо защищена отличным качеством сборки.
Тем из вас, у кого ограниченный бюджет, стоит выбрать теплицу Topline Mini Garden. Несмотря на высокую доступность, вы все равно получаете годовую гарантию на него. Его размеры 19 дюймов x 27 дюймов x 27 дюймов делают его одним из самых компактных вариантов, предлагая при этом приличное пространство благодаря трехуровневому дизайну.
Также стоит обратить внимание на уличную теплицу Ohuhu , так как это еще один крупногабаритный вариант с габаритами 4.9 футов x 4,7 футов x 6,5 футов. Хотя вы получаете только 30-дневную гарантию на него, это гарантия возврата денег для вашего спокойствия. Поскольку в нем всего 3 яруса, он предлагает много места для хранения.
Обязательно поделитесь своими мыслями в разделе комментариев. Вы также можете разместить там любые вопросы, если они у вас есть!
Небольшие теплицы и контроль температуры
Почему вам может понадобиться небольшая теплица?
К счастью, теплицы не являются требованием для выращивания почти во всех холодных климатических условиях, но могут быть чрезвычайно полезными для производителей, выращивающих в холодном климате.
Теплица дает производителю два основных преимущества в холодном климате:
Самая полезная цель теплицы — это то, что вы можете разместить свои садовые растения за пределами задолго до , обычно это безопасно, это можно сделать в мороз.
Большинство обычных теплиц поднимают вашу зону заморозков на на целую зону , что обычно соответствует примерно за две недели по обе стороны сезона.
Когда вы можете нагреть эту теплицу, это может быть безопасная среда для многих из ваших садов начинается в месяц (или даже больше!) До ваших типичных последних заморозков.
Вторая наиболее полезная цель теплицы — обеспечить посевам в теплую погоду более идеальную среду для их роста. Это также ценно в холодном климате, но не так критичен, как , как , освобождая место для выращивания в помещении ранней весной.
Этот пост будет посвящен наиболее важному использованию . Получение по крайней мере или вашего сада начинается за пределами задолго до , обычно это было бы безопасно.
Изобретая решение для небольшой теплицы
Существует причин того, что кто-то может не иметь теплицы. Вы можете быть съемщиком или жителем квартиры. У вас может не хватить места. Или у вас может не быть денег, времени или навыков, чтобы построить или купить его.
Мы относились к категории А) Не было теплицы, Б) Не могли построить и В) Нам что-то было нужно, потому что мы хотели вырастить много растений.
Итак, мы вроде как первопроходцы изобрели то, что не очень хорошо документировано, там.Эта стратегия стала неотъемлемой частью нашего процесса выращивания в условиях холодного климата.
Главное в этом посте? Теплица не обязательно должна быть постоянной постройкой. Это может быть временная конструкция , которую можно устанавливать и демонтировать каждый сезон.
Это даже не обязательно должна быть теплица! Это может быть временный дом-обруч или холодный каркас из ПВХ и поликоннельного пластика.
Строительство небольшой теплицы с контролируемой температурой для сада начинается
Мы решили попытаться выяснить, сможем ли мы контролировать температуру в относительно недорогой теплице от Amazon.
Наш план по сути оказался следующим:
Нам удалось подобрать пару недорогих теплиц Gardman на Amazon довольно недорого. Обычно они стоят около 40 долларов, но мы смогли найти их в конце сезона и снизили цену до 25 долларов.
Устройство имеет 4 полки для экономии места по вертикали и доступ к передней части на молнии, которая позволяет поливать растения и вентилировать.
Это «дешевая» теплица, но мы ожидаем, что при наличии нескольких стяжек и анкеров она будет достаточно приличной по крайней мере на один-два сезона.(Смотрите наши обновления в конце поста.)
У нас явно сломает эту теплицу на зиму, она просто недостаточно прочная , чтобы выдержать зиму на внутренней Аляске!
Тепловая реальность всех теплиц
Проблема с любой теплицы , птичника или холодного каркаса всегда будет в температуре.
При отсутствии внешнего тепла температура внутри теплицы может довольно легко опуститься до температуры окружающего воздуха . Если температура наружного воздуха ниже нуля, ваши растения также будут иметь температуру ниже нуля .
Только самые морозостойкие культуры могут выдержать хорошие заморозки.
По своей конструкции теплица может улавливать много тепла. А ЛОТ тепла. Для теплицы или холодного каркаса не редкость температура 120+ градусов по Фаренгейту в хороший 60-градусный день.
Для вентиляции теплицы необходимо всегда , либо вручную, , либо через какой-то автоматический режим .
У нас не всегда есть свободного времени, , чтобы убедиться, что наша теплица закрыта или вентилируется должным образом, в зависимости от условий. Было очень желательно для нас, чтобы автоматизировать климатические условия, как тепло, так и охлаждение.
Мы также не хотели вкладывать огромную сумму в этот проект временной теплицы . Все дело было в том, чтобы был относительно дешевым .
Настройка контроля температуры в небольшой теплице
Нам очень нужен был способ гарантировать, что наши растения не погибнут от из-за ночных морозов.
Я просто не доверяю теплице за 25 долларов достаточно хорошо поддерживать тепло , чтобы предотвратить катастрофу из-за низких температур.
Идея заключалась в том, чтобы обогреть теплицу с помощью небольшого обогревателя , чтобы предотвратить образование мороза при при любых обстоятельствах .Но мы также хотели, чтобы экономил электроэнергию и включал нагреватель только при необходимости. Все, что нам действительно нужно, , это просто поддерживать абсолютную минимальную температуру по моему выбору.
К счастью, у нас есть опыт и оборудование, относящееся к контролю температуры, для моей домашней пивоварни. Мне не пришлось изобретать колесо слишком много для это приложение .
Введите контроллер температуры Inkbird ITC-308! Это маленькое устройство brilliant предлагает относительно недорогой контроль высоких и низких температур.
Этот регулятор температуры оснащен датчиком температуры, который постоянно измеряет температуру. Когда в теплице становится слишком холодно , он может включить обогреватель. Когда становится слишком горячим, включает вентилятор, чтобы помочь выпустить горячий воздух наружу.
Разбираясь в системе отопления и охлаждения небольшой теплицы
Мы не пытаемся обогреть здесь большую комнату. Эта теплица составляет , самое большее, 12 кубических футов.
Нам нужно только нагреть это пространство до 40 градусов по Фаренгейту или около того, или на 10-15 градусов выше ожидаемых низких наружных температур в конце апреля и мае.
Эти минимальные требования могут помочь некоторым нашим растениям выйти за пределы за 4-6 недель до последних заморозков, что составляет удивительно . Проблема заключалась в том, что я понятия не имел, как понять, что мне нужно знать.
Сколько БТЕ необходимо для обогрева этого помещения до заявленных требований?
Итак, я начал немного учить себя требованиям BTU для обогрева теплиц. По крайней мере на хватит этого приложения .
Когда я впервые отважился на это, мне показалось, что я пытаюсь изучить великого подвига инженерии.Оказывается, в Интернете есть в основном калькуляторы, которые можно использовать, чтобы вычислить или проверить свою работу с относительной точностью .
Я был в восторге от , когда я понял, что с моими требованиями я могу обойтись обогревателем достаточно низкой мощности .
Обогреватель Lasko 100 «MyHeat» 200 Вт казался подходящим для всех этих требований, а также отвечал требованиям «дешевизны», продавая жалкие 15 долларов за штуку.
Потребляемая мощность составляла , прямо на нашем переулке тоже, это будет стоить около 10 долларов в месяц, чтобы работать восемь часов в день.Скорее всего сильно, намного меньше чем то.
Для охлаждения мы выбрали небольшой персональный вентилятор 6 дюймов, чтобы облегчить вентиляцию, и это, похоже, хорошо себя проявило.
Нам просто нужно направить вентилятор на молнию теплицы и открыть дверь в те дни, когда мы ожидаем, что теплица может стать горячей.
У нас не было проблем с 90+ градусами в теплице, так что 6-дюймового вентилятора вроде бы хватило.
Настройка регулятора температуры для оптимальных температур
Регулятор температуры позволяет выполнить несколько важных настроек, которые нам понадобятся:
Заданное значение температуры
Дифференциал нагрева
Дифференциал охлаждения
Установленное значение температуры довольно ясно, это желаемая температура .
Дифференциалы по сути представляют собой разницу от желаемой температуры до включения нагрева или охлаждения.
Нам нужно, чтобы регулятор температуры включал нагреватель на 40 градусов по Фаренгейту и включал вентилятор на 75 градусов по Фаренгейту. Вот как мы это сделали:
Установленное значение температуры: 45 градусов по Фаренгейту
Дифференциал охлаждения: 30 градусов по Фаренгейту
Дифференциал нагрева: 5 градусов по Фаренгейту
Нагреватель будет срабатывать на при 40 градусах, что отражает на пять градусов меньше, чем уставки температуры.Он нагреет пространство до 45 градусов, а затем выключит обогреватель.
Обогреватель находится на нижней полке и с ростом тепла нагревает всю теплицу. Мы также обнаружили, что одеяло поверх теплицы помогло отвести тепла от обогревателя.
Для охлаждения вентилятор включается при ожидаемой 75 градусах, или на 30 градусов выше установленной температуры. Все, что нам нужно сделать, это застегнуть молнию дверь теплицы в те дни, когда мы ожидаем, что вентилятор включится.Это самых солнечных дней и определенно день при температуре выше 50 градусов.
«Плохая» часть этих недорогих регуляторов температуры заключается в том, что они работают по концепции с одним заданным значением температуры .
При указанных выше настройках вентилятор будет пытаться охладить теплицу до 45 градусов по Фаренгейту. В более теплый день это невозможно , поэтому вентилятор будет продолжать вращаться до вечера, когда температура снова снизится.
Единственный способ предотвратить такое поведение — использовать два отдельных регулятора температуры для нагрева и охлаждения.
Ваши конкретные настройки могут отличаться от наших. Не существует идеального способа настройки , и ряд настроек подойдет.
Масштабирование до настоящей теплицы:
Есть пара вещей, которые изменятся, если вы перенесете эту концепцию на большую теплицу. Те же концепции применимы как небольшая теплица.Здесь вы можете прочитать о том, как мы контролировали температуру в нашей большой теплице.
Во-первых, отопление теплицы. Указанный выше небольшой обогреватель почти ничего не сделает в теплице большего размера. По сути, вы должны определить BTU, необходимый для вашего помещения, и иметь обогреватель, рассчитанный на это пространство.
Для этого можно получить очень дорого, , с помощью электричества или топливных систем. Для многих теплиц электрокаменки на 110 В недостаточно .
Когда дело доходит до охлаждения, вы также можете использовать другой вентилятор или даже несколько вентиляторов. Для большинства приложений среднего размера я бы выбрал хотя бы один стандартный 16-дюймовый встроенный вентилятор.
Вы можете рассчитать необходимый CFM (кубический фут в минуту) для вашей теплицы с помощью онлайн-калькулятора.
Такие вентиляторы можно установить на стене, где-нибудь в теплице. Я бы также установил вентиляционное отверстие на противоположной стороне теплицы, чтобы воздух проходил через теплицу .
Этот калькулятор может подсказать, какой должен быть размер вентиляционного отверстия, исходя из CFM вентилятора. Оба будут иметь жалюзи, которые автоматически закрываются, когда вентилятор не работает.
может быть лучшим решением для использования чего-то вроде теплицы меньшего размера, о которой мы говорим, для выращивания растений в саду. Затем используйте большую теплицу для выращивания большого количества овощей с более теплым климатом в течение лета.
Вот как мы катим здесь , так как это значительно экономит на расходах на отопление.
Еще лучше, вы можете поместить теплицу меньшего размера внутри вашей теплицы большего размера. Это эффективно даст вам двухслойную защиту теплицы . Каждый слой защиты теплицы дает вам почти целую зону преимущества роста!
Это привело бы к очень маленьким потребностям в отоплении , даже за 4-6 недель до ваших типичных последних заморозков. Помните, что обе теплицы должны быть вентилированы, так что это будет означать, что два комплекта этих систем контроля температуры.
Дополнительные примечания по контролю температуры в небольших теплицах
При такой настройке необходимо соблюдать несколько очевидных мер предосторожности.
Выход нагревателя должен быть относительно свободным от шнуров и других препятствий . Это не очень мощный обогреватель , но вы также должны убедиться, что он не направляет прямо на пластиковый корпус теплицы или другие легковоспламеняющиеся .
Кроме того, вода и электроника не смешивают , поэтому будьте осторожны при поливе, .А еще лучше переместить все растения, чтобы полить их.
Нам нравится контролировать пиковые низкие и высокие температуры с помощью беспроводного термометра . Это хорошо, иметь возможность сказать, когда мы начинаем расширять пределы нагревателя или нам нужно немного отрегулировать вентилятор.
По нашему опыту использования этого решения, когда вы настаиваете на том, чтобы вывести растения на улицу 4-6 недель перед последними заморозками, вам понадобится немного дополнительного тепла .Мы устанавливаем два из 300-ваттных обогревателей, чтобы использовать до апреля , и это позволяет нам нагреваться от температуры до температуры .
Последние мысли о контроле температуры в небольших теплицах
Мы очень довольны этой комбинацией и используем ее несколько лет сейчас. Наша миграция некоторых из наших трансплантатов прошла точно так, как планировалось.
Это недорогое решение сработало в соответствии с нашими ожиданиями .Мы могли без проблем греть по вечерам даже до двадцати лет. Иногда этот обогреватель работает очень часто, но это не супер дорогой в эксплуатации. При мощности всего 200 ватт, это не значит, что основных счетов за электроэнергию , а для нас это мыслей .
В основном за бюджет ~ 100 долларов, который я планировал собрать самодельную холодную раму из поли и ПВХ, я смог собрать две термостатически контролируемые небольшие теплицы , в которых более чем достаточно места для работы с нашим среднего размера операция по пересадке.
Это была огромная победа для нас в нашем саду.
Обновления долговечности для нашей небольшой тепличной системы с контролем температуры!
Обновление долговечности: Теперь мы используем эту настройку в течение двух лет, и она работает довольно хорошо. Теплицы достаточно хорошо сохранились, несмотря на то, что большую часть зимы они хранились на улице при минусовых температурах. Огромное преимущество — иметь место для выращивания растений, отличное от комнатного, особенно в мае, когда пространство для выращивания в дефиците.Мы предпочитаем переносить туда наши растения для прохладной погоды, а растения для теплой погоды держать внутри для максимальной защиты. Это позволило нам отложить попадание в производственную теплицу, хотя это все еще в наших планах.
Обновление долголетия 2: Ну, это не могло длиться вечно за 25 долларов. На третий год в одной из двух теплиц оторвался пластик со шва молнии. Amazon продает заменяющие покрытия для 4-х и 5-ти ярусных теплиц. Они были достаточно недорогими, и мы стараемся покупать их, когда они идут со скидкой, обычно вне сезона садоводства.
Обновление долговечности 3: К сожалению, указанные выше сбои продолжаются. Качество сменных крышек также ухудшается из года в год. Не поймите нас неправильно, это работало у нас много лет. Наш следующий проект будет заключаться в создании собственного решения DIY , основанного на тех же концепциях. Надеюсь, это будет более устойчивое решение.
DIY Сборка блока управления теплицей с использованием Raspberry Pi — острый соус PexPeppers
Введение
Это руководство по воссозданию блока управления, который я построил для своего помещения для выращивания растений, с любовью названного РЕГУЛЯТОРОМ.Когда я начинал этот проект, у меня не было опыта работы с Raspberry Pi, Linux, python, JavaScript, Node-RED, любым видом веб-интерфейса или сетевого интерфейса или даже с макетом. У меня был элементарный опыт работы с: базовой электроникой и схемотехникой, проводкой переменного напряжения, другими языками программирования (C ++, VB, MATLAB, MS-DOS). Создавая коробку, я искал множество руководств и неожиданно обнаружил, что никто не пытался (или не выполнил) то, что я собирался сделать — автоматизировать основные функции моего пространства для выращивания и предоставить способ удаленного мониторинга и управления системой. Требовалось использовать минимальные языки программирования, которые должны взаимодействовать друг с другом, и технически подкованные гаджеты. Итак, я собрал лучшие инструменты, которые смог найти, и применил их для выращивания. Я хотел задокументировать то, что я сделал, в надежде, что у других, кто пытается сделать то же самое, есть ссылка. Или что другие, которые, возможно, думали, что этот проект выходит за рамки их возможностей, увидят, что это выполнимо, если вы готовы учиться.
На данном этапе разработки блок управления имеет следующие функции:
Мониторинг и построение графиков относительной влажности, температуры и расчетного VPD
Мониторинг и отображение уровня жидкости в резервуаре (опция)
Ручное включение / авто и уничтожение ведьм для всех устройств + главный аварийный выключатель
Индикатор состояния «горит» для всех релейных выходов
Таймер освещения с возможностью блокировки, время ввода пользователем
Ползунок светорегулятора (требуется ШИМ-совместимый драйвер) с расчетным датчиком мощности (не измерителем мощности)
Настройки верхнего и нижнего пределов температуры и относительной влажности
Высокая относительная влажность активирует выхлоп (встроенная зона нечувствительности для предотвращения отскока выхлопа / увлажнителя), отключает увлажнитель
Low RH включает увлажнитель, деактивирует выхлоп
Высокая температура активирует выхлоп (отменяет низкую относительную влажность)
Низкая температура отключает выхлоп (не отменяет низкую относительную влажность)

Готовый пользовательский интерфейс приборной панели, включая датчик уровня бачка.
Это руководство предназначено для новичков, но не для совершенно неопытных. Я предполагаю, что у вас есть некоторые базовые знания об электронике, особенно о проводке переменного тока (серьезно, не связывайтесь с проводкой переменного тока, если вы не знаете, что делаете), базовой логики программирования / алгоритма и пайки. Я надеюсь, что любой, кто попытается следовать этому руководству, воспользуется здравым смыслом. Я не буду притворяться, будто эта сборка оптимизирована по простоте или стоимости — это просто воссоздание того, что я сделал, и я открыт для предложений и исправлений.В качестве отказа от ответственности, я не несу никакой ответственности за любой ущерб или травмы вам, вашим растениям или любому месту, где вы реализуете этот проект. Я сам все еще новичок и не могу предоставить вам помощь или поддержку по устранению неполадок.
Разобравшись с этим, давайте сделаем это. Во-первых, вот что вам понадобится — по одному, если не указано иное:
Описание Ссылка / Источник Стоимость
Стартовый комплект Pi с предварительно загруженными NOOBS. Есть все необходимое для начала. https://www.amazon.com/gp/product/B0748NK116 $ 34,99
Модули MOSFET для ШИМ-диммирования драйвера (ов) — в комплект входят 2 модуля https://www.amazon.com/DGZZI-Transistor-Trigger-Regulator-Electronic/dp/B07PT4MMCK/ $ 7,99
Макетная плата без пайки для предварительной сборки и тестирования электроники. ДОПОЛНИТЕЛЬНО, ЕСЛИ вы уверены, что припаяете все соединения к постоянной макетной плате (внизу) https: // www.amazon.com/gp/product/B072FC35GT $ 5.97
Паяемая макетная плата половинного размера для постоянных соединений. https://www.adafruit.com/product/1609 $ 4,50
Кабель Ethernet длиной 50 футов, который необходимо зачистить и использовать для провода https://www.amazon.com/gp/product/B01HI5SXZI $ 6,25
Корпус шкафа 10 «x 6» x 4 «для размещения модулей управления и Pi https://www. amazon.ru / gp / product / B0786ZT7G3 $ 16,99
8-канальная плата реле 5 В постоянного тока для устройств 110 В — для управления всеми устройствами переменного тока, такими как освещение, вентиляторы, увлажнитель и т. Д. https://www.amazon.com/gp/product/B01NBUDHPB $ 8,59
Модуль датчика температуры и влажности DHT22 со встроенными необходимыми резисторами / конденсаторами https://www.aliexpress.com/item/1set-DHT22-single-bus-digital-tempera-and-humidity-sensor-module-AM2302-electronic-building-blocks/32852519897.html? spm = a2g0s.
11.0.0.17824c4dql4iIA
$ 2,57
Набор перемычек Dupont, идеально подходит для макетирования и подходит для пайки https://www.amazon.com/gp/product/B07F1PG5QV $ 9,99
5 соединительных гаек Wago, для подключения проводов переменного тока, 10 шт. В упаковке https://www.amazon.com/gp/product/B06Xh57DC2 $ 8. 95
Розетки 15А (x5) https://www.homedepot.com/p/Leviton-Decora-15-Amp-Residential-Grade-Self-Grounding-Duplex-Outlet-Light-Almond-R56-05325-0TS/202066687 10 долларов США.95
Лицевая панель с 4 выходами https://www.homedepot.com/p/Leviton-4-Gang-Decora-Rocker-Switch-Wall-Plate-Light-Almond-80412-T/301349140 $ 1,90
1 выходная лицевая панель https://www.homedepot.com/p/Leviton-Decora-1-Gang-Wall-Plate-Light-Almond-R59-80401-00T/100669048 $ 0,49
Ограничители натяжения проволоки https://www.homedepot.com/p/Halex-3-8-in-Non-Metallic-NM-Twin-Screw-Cable-Clamp-Connectors-5-Pack-20511/100133208 $ 1.71
14ga одножильный провод — красный — 50 футов https://www.homedepot.com/p/Southwire-50-ft-14-Red-Solid-CU-THHN-Wire-11581683/204834084 $ 10,17
14ga одножильный провод — черный — 50 футов https://www. homedepot.com/p/Southwire-50-ft-14-Black-Solid-CU-THHN-Wire-11579083/204834040 $ 10,37
Жесткий провод 14 га — зеленый — 50 футов https://www.homedepot.com/p/Southwire-50-ft-14-Green-Solid-CU-THHN-Wire-11583283/204834085 10 долларов США.17
20A шнур 14ga с 3 штыревой вилкой https://www.homedepot.com/p/Husky-9-ft-14-3-Power-Tool-Replacement-Cord-AW62632/100661452 $ 12.97
Разное: изолента, резисторы, припой, двусторонняя лента из вспененного материала, клеммные колодки / гайки для проводов / вагонетки
Итого $ 165,52
Необходимые инструменты
Плоскогубцы
Отвертка (Phillips & Flathead)
Dremel с фрезой
Паяльник
Кусачки / инструменты для зачистки
Клавиатура, мышь и монитор HDMI
Компьютер в той же сети, что и Pi
Дополнительные обновления
https: // www. aliexpress.com/item/HY-SRF05-SRF05-Ultrasonic-ranging-module-Ultrasonic-sensor-Quaranteed/32810476490.html?spm=a2g0s.
11.0.0.574a4c4dWybsSI
HY-SRF05 SRF05 Ультразвуковой модуль измерения дальности Ультразвуковой датчик для датчика резервуара — потребуются два дополнительных резистора, чтобы избежать повреждения Pi! Подробнее см. В руководстве. $ 0,99
https://smile.amazon.com/Raspberry-Complete-Starter-Cooling-Heavy-Alumin/dp/B07BDQZ2TB Raspberry Pi Model 3 B + starter kit — БЫЛ ЗАМЕНЕН МОДЕЛЬЮ 4 , наборы доступны ~ 15.08.19 79 долларов.99
В списке есть много общедоступных материалов, которые могут значительно снизить стоимость проекта — например, медный провод. Остерегайтесь замен (например, эквивалентов alibaba или ebay) на свой страх и риск.
Шаг 0: Советы
ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО, ПЕРЕД ПРИОБРЕТЕНИЕМ КАКИХ-ЛИБО ЧАСТЕЙ ИЛИ ПЕРЕДАЧИ ЛЮБЫХ ДЕЙСТВИЙ. Я не могу этого особо подчеркнуть. Если вы прочитали это руководство, и оно кажется слишком сложным, вам, вероятно, следует подержать лошадей и еще немного почитать или попрактиковаться по фундаментальным предметам.Вы также можете прочитать что-то, что вас смущает, но имеет смысл, если вы прочитаете последующие шаги.
Заголовки шагов содержат ссылки на руководства, которые я использовал, когда разобрался в этом проекте. Они очень помогли, поэтому я связал их. Они сказали это лучше, чем я могу, поэтому используйте их — я дам конкретное понимание, где могу, с точки зрения новичка.
Не забудьте пропустить провода через корпус блока управления при сборке блока или планируйте строительство вне блока, а затем восстановление внутри него.Я призываю тех, кто менее опытен, строить нестандартные конструкции.
Сделайте постоянные соединения проводов, когда ваш дизайн будет завершен. Припаяйте провода на месте, используйте винтовые клеммы, гайки для проводов, тележки и т. Д. Не скручивайте провода вместе и не накрывайте изолентой, не оставляйте все свои провода подключенными к макетной плате и т. Д. Это только вызывает прерывистое и необъяснимое поведение системы управления коробка в лучшем случае, или катастрофические шорты, поломка или пожар в худшем случае.
Вы можете выбрать более мощную модель Raspberry Pi 3 B + [Примечание: с 24.06.19 Модель 4 заменила Модель 3 B +, однако я не пытался создавать или запускать эту программу на любой из моделей. 3 или 4 и не даем никаких гарантий относительно его совместимости] для этого приложения.Моим первоначальным намерением с Pi было запускать базовые сценарии Python, но, когда я узнал, что он способен на гораздо больше, я хотел добавить эту функциональность. Иногда Pi Zero может зависнуть, веб-страница панели управления может не отвечать в течение нескольких секунд и т. Д., И вы не можете запустить браузер Chromium через пользовательский интерфейс рабочего стола, одновременно размещая сервер Node-RED, поскольку Pi Zero не имеет достаточно оперативной памяти. Я лично считаю, что Model 3B + или Model 4 могут с легкостью запускать сервер Node-RED, пользовательский интерфейс рабочего стола, браузер Chromium и сервер VNC.Это сделает пользовательский интерфейс доступным с любого устройства в любом месте, где есть подключение к Интернету.
Шаг 1. Соберите комплект Pi
При необходимости припаяйте контакты заголовка к Pi. Вставьте SD-карту, подключите питание, USB-концентратор, клавиатуру и мышь, монитор и загрузите Pi.
Используйте NOOBS для установки операционной системы Raspbian. Вы можете выбрать использование интерфейса рабочего стола, если хотите, но если вы используете Pi Zero, вы не сможете одновременно разместить сервер Node-RED и использовать браузер на Pi для очень эффективного редактирования из-за ОЗУ и ЦП. ограничения.Пользовательский интерфейс рабочего стола может быть проще для новых пользователей во время установки, и его можно отключить при загрузке, чтобы сохранить оперативную память после завершения установки. Включите также доступ по SSH, используя команду «raspi-config» из командной строки.
Это может быть даже до шага 2, но к тому времени, когда вы перейдете к рабочему столу, вы сможете настроить сетевые соединения, проводные или Wi-Fi. Найдите свою локальную сеть и подключитесь к ней.
В некоторых установках Raspbian по умолчанию установлен Node-RED, из того, что я читал.Если он у вас установлен, перейдите к той части связанного руководства, где показано, как запустить сервер Node-RED и запустить его при загрузке. После завершения установки запустите сервер Node-RED на Pi и перейдите к IP-адресу Pi, порт 1880 следующим образом: http://192.168.1.9:1880
Убедитесь, что сервер Node-RED запускается при загрузке с Pi, так как в конечном итоге он будет работать «без головы», то есть без монитора / клавиатуры / мыши.
Палитры похожи на библиотеки сценариев на других языках.Добрые люди до нас проделали тяжелую работу по декодированию интерфейсов с множеством различных датчиков, а также узлов, чтобы упростить программы (потоки) и даже добавить пользовательский интерфейс приборной панели, который нам понадобится. Установите следующие палитры, используя связанные инструкции:
узел-красный-contrib-приборная панель
узел-красный-contrib-dht-датчик
узел-красный-вклад-bigtimer
узел-красный-дополнительный-момент
узел-красный-contrib-ui-led
узел-красный-contrib-pigpiod
На этом этапе мы остановимся на программном обеспечении, чтобы выполнить некоторые подключения, так что не стесняйтесь исследовать Node-RED и ознакомиться с ним.
Шаг 6а: Просверлите отверстия для проводки в коробке
Вам нужно будет просверлить или дремелить два (или более) отверстия на боковой стороне блока управления для размещения устройств снятия натяжения. Вставьте ограничители натяжения в отверстия и затяните их. Ослабьте зажимы или полностью снимите, но держите рядом. Одно отверстие предназначено для основного источника питания переменного тока, одно отверстие — для входа постоянного тока и всех сигнальных проводов. Вы также можете пропустить провод USB-концентратора через это отверстие, оставив USB-порты открытыми снаружи коробки.Это может пригодиться, если вам когда-нибудь понадобится снова подключиться к Pi после начальной настройки.
Пора начинать электромонтаж. Во-первых, вам нужно очистить кабель CAT5 и вытащить несколько футов пар проводов внутри. Я уверен, что это можно сделать намного проще, но я хотел пары проводов с цветовой кодировкой и не хотел покупать 8 катушек провода 23 калибра. При желании замените провод другим типом. Затем подключите датчик DHT22 с 3 хорошими длинными проводами от кабеля CAT5. Провода должны проходить от блока управления до зоны выращивания, где будет размещен датчик.Подключите датчик к Pi к контакту GPIO, обозначенному на схеме подключения в Приложении.

Это датчик, используемый для считывания уровня в резервуаре. Если у вас нет резервуара или вы не хотите отслеживать / регистрировать уровень, пропустите этот раздел. В противном случае следуйте связанным инструкциям до раздела «Python Script». Подключите датчик согласно схеме в Приложении к данному руководству. Не забудьте резисторы для делителя напряжения, иначе сигнал 5 В повредит ваш Pi! Сделайте провода отведений достаточно длинными, чтобы они доходили до резервуара, как в случае с датчиком DHT22.При установке SRF05 убедитесь, что излучатель / приемник направлены прямо вниз на воду. Любой угловой наклон исказит показания и сделает их менее точными.
Скопируйте код из соответствующей ссылки ниже:
Нажмите ЗДЕСЬ, если вы НЕ установили датчик расстояния SRF05
Нажмите ЗДЕСЬ, если вы УСТАНОВИЛИ датчик расстояния SRF05 на шаге 6c
Следуйте этим инструкциям, чтобы импортировать программу. После импорта и развертывания кода вы сможете перейти к панели управления пользовательского интерфейса.Если ваша проводка соответствует схеме, приведенной в таблице, вы должны увидеть показания, полученные от Pi для температуры и относительной влажности, и увидеть, как рассчитывается VPD! Но теперь вернемся к разводке…
Шаг 8: Подключите реле и розетки
ПРЕДУПРЕЖДЕНИЕ — ВКЛЮЧАЕТ СЕТЕВОЕ НАПРЯЖЕНИЕ, КОТОРОЕ ЯВЛЯЕТСЯ СМЕРТЕЛЬНЫМ! Я НЕ ЭЛЕКТРИК! МОИ ДИЗАЙНЫ НЕ СЕРТИФИЦИРОВАНЫ UL! НЕ ОБРАЩАЙТЕСЬ С ЭТИМИ ВЕЩЕСТВАМИ, ЕСЛИ У ВАС НЕ ОПЫТ!
Вам необходимо подключить плату реле к розеткам переменного тока, а также для управления сигналом постоянного тока и реле от Pi. Провода переменного тока должны быть положительными (+), или LIVE, или HOT (обычно красными или белыми) проводами, идущими от сети к реле и идущими от реле ко всем розеткам. Вы должны подключить реле в положении «нормально разомкнутый» (NO). Таким образом, если все напряжение от Pi отключается, все отключается в целях безопасности.
Я соединил вместе все отрицательные (-), НЕЙТРАЛЬНЫЕ или ОБЩИЕ провода, а также все провода ЗАЗЕМЛЕНИЯ или ЗАЗЕМЛЕНИЯ. Всегда используйте надежные изолированные разъемы для подключения нескольких проводов калибра 14–16.Я настоятельно рекомендую использовать соединители WAGO вместо гаек, так как с ними намного легче работать. Если вы используете провод с твердым сердечником, к этому моменту ваши розетки, вероятно, будут плавать над платой реле, поддерживаясь множеством проводов. Рекомендую писать номера реле на каждой розетке с помощью метки.

Реле подключены к розеткам. Ниже вы видите крышку коробки с вырезами под розетки.
Вам нужно подключить еще одну пару розеток напрямую к сети электропитания, а не через реле. Эта розетка будет всегда включена и использоваться как настенная розетка для питания вашего Pi и, возможно, еще одного устройства с розеткой.
Но подождите, это еще не все! Подключите VCC к шине 5V Pi, а GND к шине заземления. Все остальные контакты управления должны подключаться непосредственно к Pi GPIO, как указано на схеме подключения.

Управляющее напряжение, земля и сигнальные контакты, которые возвращаются к Pi GPIO. Обратите внимание, что контакт 2 (реле 2) не используется в моей конфигурации. Я соединил две розетки, чтобы свет всегда работал вместе от реле 1.
Шаг 9: Подключите диммеры (дополнительно)
Для работы этого метода необходимы драйверы, управляемые ШИМ. Вам нужно будет подключить провода от контактов Pi PWM к вашему MOSFET, как указано на схеме подключения (см. Приложение). Используйте дополнительный провод от кабеля CAT5 для подключения к выводам DIM + и DIM- драйверов. Обеспечьте расстояние между блоком управления и драйверами с помощью более длинного провода, аналогично подключению DHT22. Если у вас несколько драйверов, я рекомендую использовать один из этих модулей MOSFET для каждого драйвера, хотя один сигнал PWM может управлять обоими.

Плата диммера MOSFET, установленная в блоке управления.
Шаг 9b: Настройка диммеров (дополнительно)
PWM на Pi управляется аппаратно только на нескольких контактах, и таблица кодов / соединений предназначена для использования одного из этих контактов, чтобы индикаторы не мерцали, как при программном управлении PWM. Но для правильной работы диммеров вам нужно будет сделать две вещи:
Во-первых, запустите демон «pigpiod» в фоновом режиме. К счастью, он уже должен быть установлен с вашей установкой Raspbian OS по умолчанию.Лучший способ гарантировать, что демон запускается и запускается при каждой загрузке Pi, — это использовать встроенную программу под названием «crontab». В командной строке Pi введите (без кавычек): «sudo contab -e». Это откроет crontab для редактирования. Добавьте строку под любыми существующими строками с надписью «@reboot / usr / local / bin / pigpiod». Нажмите Ctrl-O, чтобы сохранить изменения, и Ctrl-X, чтобы выйти. Затем введите «sudo reboot», чтобы перезагрузить Pi, и демон pigpiod должен запуститься.
Второе, что вам нужно сделать, это включить удаленный GPIO на вашем Pi.На консоли введите «sudo raspi-config», перейдите в Параметры интерфейса> Удаленный GPIO и включите его. Вам будет предложено изменить пароль в это время, так как оставить имя пользователя и пароль pi / raspberry по умолчанию особенно рискованно, если удаленный доступ может управлять входами / выходами Pi.
Шаг 10: Протестируйте программу с реле и диммером
Загрузите Pi и перейдите к пользовательскому интерфейсу приборной панели на вашем ПК. У вас должна быть возможность включать и выключать все реле с помощью ручного управления, а также устанавливать пределы для температуры / влажности и манипулировать датчиком для их запуска.Например, возьмите датчик в руку, установите максимальную температуру на 80F и дождитесь срабатывания реле выхлопа. Если какие-либо реле не срабатывают должным образом, устраните неисправность проводки, но ПРИНИМАЙТЕ ВНИМАНИЕ при работе с проводкой переменного тока и НЕ ИСПОЛЬЗУЙТЕ ПРОВОДЫ ПРИ ПОДКЛЮЧЕНИИ БЛОКА.
Если установлен, проверьте диммер, подключив драйвер к реле освещения, включив реле (вручную или с помощью таймера) и сдвинув переключатель диммера в различные точки.Настройка затемнения устанавливается только при отпускании ползунка, а не в реальном времени.
Шаг 11: Вырежьте выпускные отверстия и установите выпускные отверстия
Используя 4-местную лицевую панель в качестве трафарета, нарисуйте отверстия, которые вам нужно вырезать в крышке для установки розеток. Также отметьте, где будут проходить отверстия для винтов. Используйте лицевую панель 1-го ряда, чтобы проследить вырез для постоянно включенной розетки. Используйте Dremel с режущим наконечником и защитным кожухом фрезы, чтобы сверло оставалось прямоугольным, и вырежьте отверстия для выходных отверстий. Эта деталь будет грязной — везде будут летать пластиковые стружки. Держите под рукой пылесос и не делайте его там, где не хотите запутаться! Установите выпускные отверстия на крышку коробки и установите лицевые панели над выпускными отверстиями.

Выходные отверстия на крышке. Я использовал розетку GFCI для своих огней, так как она у меня была. Оглядываясь назад, я, вероятно, не должен был этого делать, поскольку пусковой ток драйверов потенциально может отключить прерыватель в розетке.
Шаг 12: Установите Pi, макетную плату и другие модули
Пора установить небольшую электронику в коробку — я рекомендую использовать двустороннюю ленту из вспененного материала, чтобы изолировать схему во время ее приклеивания.Я ужасно разбираюсь в компоновке коробки проекта, поэтому прошу прощения, но у меня нет предложенного способа установки оборудования. В конечном итоге вам нужно будет установить Pi с корпусом, реле, макетной платой и диммерными полевыми МОП-транзисторами. Все провода (особенно провода переменного тока, которые трудно сгибаются) могут затруднить закрытие коробки, но при этом будьте осторожны, чтобы не защемить и не сломать другие провода.
Шаг 13: Закройте корпус и затяните ограничители натяжения
Установите крышку на коробку и затяните винты.Осторожно затяните зажимы разгрузки от натяжения вокруг проводов, чтобы они не двигались свободно, но не настолько сильно, чтобы они не защемлялись.

Коробка, вид сбоку, закрытая, с прижатыми ограничителями натяжения. Обратите внимание, что USB-концентратор остается болтающимся вне коробки на случай, если в дальнейшем потребуется подключение жесткого провода.
Шаг 14: Проверьте все функции
Загрузите Pi и повторите все шаги тестирования. Включайте и выключайте все реле вручную, прислушиваясь к щелчку, или делайте это с подключенным устройством (обычная лампа работает нормально).Убедитесь, что все датчики показывают точные показания, данные регистрируются и т. Д.
Теперь у вас должен быть полностью функционирующий блок управления! Если вы в точности следовали моим таблицам и схемам подключения, и у вас точно такие же датчики и устройства, все должно работать, как задумано. Если вы хотите внести изменения, такие как использование Цельсия, изменение шкал на датчиках или диаграммах, реорганизация панели инструментов и т. Д.… Сходите с ума. Но я не собираюсь писать инструкции о том, как настраивать каждый его бит, потому что все это можно настроить .Поэтому я призываю вас узнать больше о Node-RED и его возможностях. Если вы уже знаете JavaScript, у вас есть огромное преимущество.

Вот как выглядит моя готовая коробка — в итоге я подключил киловатт к световой розетке, чтобы измерить мощность при настройке интерфейса. Другие заглушки — это циркуляционные вентиляторы, вытяжной вентилятор и увлажнитель. Не самая красивая, но со своей работой она справляется хорошо.
Шаг 99: Настройки
У всех разные настройки — разные помещения, разное освещение, разные увлажнители, вытяжки, вентиляторы и т. Д.Поэтому есть некоторые настройки, которые вам нужно знать, чтобы ваши элементы управления работали правильно. Например…
Смещение температуры и относительной влажности для калибровки:
Если вы обнаружите, что DHT22 не является точным для температуры или влажности, вы можете добавить постоянное смещение к значению для точного считывания.
Войдите в функциональный узел «температура»:
Добавьте или вычтите сумму к значению +32 (по Фаренгейту) или удалите часть «* 1,8 + 32», чтобы вернуть показание в градусах Цельсия и добавить смещение +/- в C (обратите внимание, что другие обозначения и подсказки датчиков будут все еще говорят F, даже если значения C).
Войдите в функциональный узел «влажность»:
Введите смещение +/-, как показано здесь — в этом примере смещение -12% относительной влажности.
Смещение температуры листа:
Температура листьев, естественно, немного ниже, чем окружающий воздух, из-за испарения. Поскольку VPD следует рассчитывать на основе температуры на поверхности листа, нам нужно будет компенсировать показания датчика, чтобы VPD рассчитывался правильно.
Войдите в функциональный узел «calc VPD»:
Значение смещения температуры листа в строке 1 можно изменить.Показанный пример — -1 (значения в градусах Цельсия), а температура листьев обычно на 1-2 ° C ниже, чем воздух. Также не забудьте ввести такое же смещение относительной влажности в этой формуле в строке 2, что и в функции влажности.
Смещение зоны нечувствительности увлажнителя:
Это смещение позволяет влажности подняться на X% выше «Max RH» до того, как начнется выхлоп. Увлажнитель выключается точно при максимальной относительной влажности, но для достижения равновесия влажности может потребоваться несколько минут, что часто приводит к превышению максимальной относительной влажности на несколько%.Смещение установлено на + 5% в примере, показанном ниже:
Измените значение +5 на любое желаемое значение зоны нечувствительности.
Масштабирование мощности ламп:
Это масштабирование показывает приблизительную мощность ваших источников света при использовании диммера. Это потребует сбора некоторых данных о вашей конкретной установке и измерителя киловаттной мощности или аналогичного. Подключите свет к измерителю и записывайте мощность через каждые 10% ШИМ, когда вы увеличиваете ползунок через приборную панель.По моему опыту, 90-100% масштабируются НАМНОГО быстрее, поэтому я бы собирал мощность с интервалом в 1% 90-100%. Введите эти данные — ШИМ% и мощность — в Excel, постройте график разброса X-Y и добавьте линию тренда как экспоненту. Покажите уравнение линии тренда на графике.
Теперь перейдите в узел «Scale PWM to Wattage»:
И измените формулу в соответствии с формулой линии тренда. JSONata использует разметку «$ power (base, exponent)» для экспоненциальных уравнений. Константа «е» приблизительно равна 2.71828, что более чем достаточно для этого приложения. Итак, если ваша формула линии тренда в Excel была:
y = 32. 953e ^0,0276x
, тогда выражение JSONata будет:
32,953 * ($ мощность (2,71828, (0,0276 * (полезная нагрузка)))
Результирующая формула в узле будет выглядеть так:
Наконец, вам нужно войти в элемент пользовательского интерфейса датчика «Мощность» и настроить минимальную и максимальную шкалу, чтобы отразить истинную минимальную и максимальную мощность ваших фонарей.
Приложения:
Электросхема
Таблица выводов Pi
Подключение модуля диммера
Ультразвуковой датчик расстояния (SRF04 / SRF05) Проводка
118+ Планы теплиц DIY [Бесплатно] — MyMyDIY
Теплицы, также известные как теплицы или теплицы, обычно представляют собой прозрачные конструкции, предназначенные для выращивания растений, для роста которых требуются регулируемые климатические условия.
Они варьируются по стилю от массивных промышленных зданий до переработанных пластиковых бутылок с парой зеленых веточек. Основная цель теплицы — поглощать солнечный свет и создавать более теплую внутреннюю среду, чем на улице.
Многие теплицы высокотехнологичны (например, эта). Они наполнены освещением, охлаждением и нагревательными элементами с компьютерным управлением, предназначенными для оптимизации роста растений.
Мы собрали список из 118 проектов самодельных теплиц , которые вы можете построить самостоятельно.
Есть дешевые теплицы в виде обруча, настольные конструкции, шкафчики для теплиц из переработанных шкафов, геодезические купола, миниатюрные автоматизированные теплицы, теплицы с сенсорным экраном, закрытые светодиодные теплицы и даже дизайн болотных охладителей на крыше!
Прокрутите наш список и дайте нам знать, что вы думаете, в разделе комментариев!
Планы DIY 118 Grenhouse

1. Недорогая конструкция теплицы в виде кольца
Эта теплица идеально подходит для выращивания культур вне сезона и защиты их от мороза и града.И это простая конструкция, которую можно закончить за выходные. Планируется построить теплицу с обручем 12 х 32 фута, которую можно построить из устойчивого к гниению кедра.
Вам также понадобится 6-миллиметровый пластиковый рулон размером 20х50 футов, чтобы накрыть эту теплицу своими руками.
ПРОСМОТРЕТЬ ПЛАНЫ
2. Дизайн теплицы в стиле амбара
Если вам нужна простая в строительстве теплица, эта теплица в стиле сарай — именно то, что вам нужно.
Конструкция довольно проста, потому что вам понадобятся панели длиной 12 футов для сторон, а это значит, что вам не придется резать пиломатериалы.
Еще один момент, о котором стоит упомянуть, это то, что строитель использует кровельные жестяные банки для боковых панелей, потому что они прочнее фанеры.
ПРОСМОТРЕТЬ ПЛАНЫ
3. Дизайн крытого сада в теплице своими руками
Эта крытая оранжерея имеет уникальный дизайн с приподнятым садовым каркасом с сеткой, прикрепленной к нижней стороне, арками из ПВХ и крышкой, которая открывается, обеспечивая легкий доступ к вашим растениям. Вам понадобятся стяжки-молнии, чтобы прикрепить сетку к ПВХ, и 6-футовую цепь, разрезанную на две 3-футовые части, чтобы поднять крышку.
ПРОСМОТРЕТЬ ПЛАНЫ
View Wayfair Greenhouses
4. Простое строительство теплицы за 100 долларов
Для тех, у кого ограниченный бюджет, backwoodshome.com покажет вам, как построить дешевую теплицу за 100 долларов.
Эта теплица размером 10 x 20 футов может быть построена из остатков древесины, труб из ПВХ, переработанных окон и 4-х миллиметрового пластика. Если вы живете в ветреном месте, можно остановить свой выбор на армированном пластике.
В любом случае убедитесь, что пластик плотно прикреплен к раме скобами.
ПРОСМОТРЕТЬ ПЛАНЫ
5. План деревянных теплиц 8 x 8
Эти планы теплиц своими руками идеально подходят для тех, кому нужен многофункциональный навес, который можно использовать как мастерскую или садовую теплицу.
Имеет угловые настенные окна из термопласта, который фильтрует УФ-лучи и пропускает 90% видимого света. Эта теплица на заднем дворе имеет размеры 8 на 8 футов, и вы можете использовать красный кедр в качестве строительного материала, потому что он не содержит смол и устойчив к гниению.
ПРОСМОТРЕТЬ ПЛАНЫ
6. Строительство теплицы Black & Decker
Эту самодельную теплицу отличает от других построек каркасная вентиляционная крышка, которая открывается для проветривания в жаркий летний день.
У этой теплицы также есть лист утяжеленного пластика в качестве двери, которую вы можете свернуть и завязать. Поскольку эта домашняя теплица изготовлена из качественных деревянных материалов, каркас прослужит долгие годы.
ПРОСМОТРЕТЬ ПЛАНЫ
7.Дизайн теплицы из полиэтилена 8 x 10
Эта пластиковая теплица имеет размеры 8 x 10 футов, а ее самая высокая точка находится на высоте 8 футов 6 дюймов от земли.
В нем есть окна, которые перекрывают верх, и вы можете иметь дверь с обоих концов, если хотите. Чтобы удержать эту теплицу 8 × 10 на месте, вам нужно забить несколько кольев и прибить их по бокам.
ПРОСМОТРЕТЬ ПЛАНЫ
8. Идея миниатюрной теплицы в стиле шкафчика
Если в вашем саду нет места для большой теплицы, попробуйте эту симпатичную мини-теплицу.
Строитель использует три штормовых окна, чтобы сделать каркас коробки. Крыша представляет собой простое оконное стекло, и если вы прикрепите петли, вы можете открыть ее для дополнительного воздуха. Для дополнительного места внутри можно добавить полку. Вся конструкция находится на платформе для поддонов.
ПРОСМОТРЕТЬ ПЛАНЫ
9. Строительство питомника теплицы за 50 долларов
Не знаете, как построить теплицу за 50 долларов? Тогда это подходящие планы теплицы для вас. Для его строительства вам понадобятся переработанная древесина и трубы из ПВХ.
Строитель предупреждает, что если вы живете в районе с сильным снегопадом, вам следует изменить конструкцию и добавить трубу из ПВХ в качестве конькового столба поверх обруча, чтобы теплица не обрушилась.
ПРОСМОТРЕТЬ ПЛАНЫ
View Wayfair Greenhouses
10. Конструкция настольной теплицы
Эта настольная теплица идеально подходит для выращивания растений и овощей круглый год, когда вы не хотите возиться со сложными конструкциями.Вы можете добавить петли, защелки и цепочку (26 дюймов) для плавного открывания и закрывания крышки.
ПРОСМОТРЕТЬ ПЛАНЫ
11.
Построение мини-теплицы с обновленными окнами
Эта очаровательная мини-теплица с уникальной крышей будет отлично смотреться в вашем саду.
Во-первых, вам нужно построить прочное основание стола, чтобы удерживать теплицу — этот стол находится на высоте 36 дюймов от земли, чтобы защитить тепличные растения от снега. Вам также понадобится внутренняя рама, чтобы прикрепить окна и поддерживать оконную крышу.
ПРОСМОТРЕТЬ ПЛАНЫ
12. Дешевая теплица на заднем дворе, постройка
Это может показаться невероятным, но вы можете построить эту дешевую садовую теплицу из переработанных пиломатериалов, старых окон, трехдюймовых шурупов для наружного настила и гвоздей для обрамления фасада. Более того, этому плану для теплицы, опирающейся на опору, легко следовать, и вы можете выбрать, какие боковые окна будут открываться для вентиляции.
Крыша представляет собой сочетание стекла и пластика с петлями.
ПРОСМОТРЕТЬ ПЛАНЫ
13.
Дизайн теплицы 10 x 10
Чтобы построить теплицу 10 x 10, строитель рекомендует использовать красное дерево и устойчивый к ультрафиолету тепличный пластик для покрытия каркаса. Конструкция включает трубы ПВХ размером 20 футов на 3/4 дюйма для обручей, стальную арматуру для усиления обручей и проволоку для защиты грядок от вредителей.
Вы можете изменить размер, убрав или добавив обручи и доски.
ПРОСМОТРЕТЬ ПЛАНЫ
14. План теплицы из пластиковых бутылок
идеально.Это сложное и трудоемкое строительство, потому что вам нужно все тщательно измерять и строить по одной стене.
Это того стоит, потому что у вас будет дешевая теплица для выращивания растений, и в то же время вы будете перерабатывать бутылки.
ПРОСМОТРЕТЬ ПЛАНЫ
15. Идея складной деревянной теплицы
Не нужна большая теплица или у вас просто нет места? Тогда попробуйте эту теплицу из ПВХ, которая достаточно прочна, чтобы выдерживать ветреную погоду.
Вы можете построить эту небольшую теплицу за пару часов, используя трубы ПВХ и пластиковый лист. Просто убедитесь, что растения не касаются каких-либо частей конструкции, иначе холод может повредить их.
ПРОСМОТРЕТЬ ПЛАНЫ
16. План теплицы из искусственной сосны
Эта большая теплица построена из обработанной под давлением сосны, и есть подробные схемы того, как это сделать. Вам также понадобится виниловая дверь размером 30 на 80 дюймов, десять стеклопластиковых панелей размером 4 на 8 дюймов плюс металлические застежки 3/4 дюйма, гвозди и петли.
Чтобы защитить обработанную под давлением сосну от растрескивания, строитель рекомендует водоотталкивающий состав.
ПРОСМОТРЕТЬ ПЛАНЫ
17. План теплицы для батутов из переработанных материалов
Старый батут может выглядеть как мусор, но вместо того, чтобы выбросить его, вы можете превратить его в теплицу. Все очень просто — вам понадобится рама для батута. Не волнуйтесь, вам не придется его резать. Просто потяните его на части, пока не получите по две половинки для каждого конца теплицы, сделанной своими руками.И все это будет стоить меньше 100 долларов.
ПРОСМОТРЕТЬ ПЛАНЫ
18. Дизайн детской теплицы 10 x 16
Самое главное, когда речь идет об этой садовой теплице, — это правильно выбрать место. Вам нужно как можно больше солнечного света для ваших культур и растений. Поэтому теплицу следует строить отдельно от других построек.
Конструкция предназначена для теплицы среднего размера 10 x 16 футов, и лучшим тепличным материалом в данном случае является обработанная под давлением древесина или кедр.
ПРОСМОТРЕТЬ ПЛАНЫ
19. Строительство теплицы с пластиковым покрытием
Эти планы теплицы своими руками — отличное решение, если вы не хотите тратить целое состояние на профессиональную теплицу.
У этого есть деревянная основа, треугольная крыша и 6-миллиметровая пластиковая пленка для сайдинга. Чтобы добавить характер вашей пластиковой теплице, вы можете рассмотреть решетчатые полки (они также отлично подходят для дренажа).
ПРОСМОТРЕТЬ ПЛАНЫ
20. Идея супер-дешевой зимней теплицы обруча
Мини-теплица отлично подходит для защиты ваших цветочных клумб зимой.
Для каждой станины вам понадобятся четыре арматурных стержня (по 2 фута каждый) и два куска поливинилхлоридной трубы 1/2 дюйма (длиной 10 футов). Ваша цель — расположить трубы так, чтобы они пересекались посередине кровати. Затем вы склеиваете их вместе для дополнительной устойчивости. Легко, правда? Чтобы укрыть эту зимнюю теплицу, строитель рекомендует укрытие плавающих рядов.
ПРОСМОТРЕТЬ ПЛАНЫ
Эта большая теплица с геодезическим куполом впечатляет своей простотой и стабильностью.
Это купол 3v 3/8, построенный из досок 1 ″ x 6 ″ x 4 ′ и покрытый тепличным пластиком 32 ′ x 75 ′.Вам может потребоваться пара попыток поднять купол, но если вы будете внимательно следовать инструкциям, это будет несложно. Не забудьте взять лестницу, чтобы добраться до вершины купола.
ПРОСМОТРЕТЬ ПЛАНЫ
22. Проект теплицы с геодезическим куполом
Эта красивая самодельная теплица имеет размеры 17 х 13 футов, и все, что вам нужно для ее постройки, — это переработанный материал.
Строитель использует акриловый лист в качестве покрытия, но вы можете использовать стеклянные окна, если у вас есть сельскохозяйственные окна стандартного размера или 2-метровый устойчивый к УФ-излучению пластик.Это непростой проект, и на его выполнение у вас уйдет несколько месяцев. Обязательно все тщательно спланируйте.
ПРОСМОТРЕТЬ ПЛАНЫ
23. Просторная соединенная самодельная теплица
Вы можете использовать эти планы для системы садоводства Myfood, чтобы сделать выращивание растений и овощей проще, чем когда-либо.
Система использует пермакультуру и аквапонику для создания уравновешенного сада внутри самодельной теплицы. А поскольку это подключенная теплица, вы можете следить за ней на своем телефоне или планшете где угодно.
ПРОСМОТРЕТЬ ПЛАНЫ
24. Дизайн бесплатной детской теплицы
Эта теплица построена по проекту геодезического купола, о котором мы упоминали ранее.
Однако строитель дает несколько рекомендаций по поддержанию устойчивости конструкции и что вам следует делать, чтобы избежать ошибок.
ПРОСМОТРЕТЬ ПЛАНЫ
25. Снежная северная теплица, строение
Простая садовая оранжерея идеально подойдет для мест без сильного снега.Однако если вам нужно что-то более прочное, чтобы не рассыпаться зимой, попробуйте эту защищенную от снега теплицу.
Имеет оживленную форму для укрепления верха и более крутой потолок для предотвращения накопления снега.
ПРОСМОТРЕТЬ ПЛАНЫ
26. План теплицы с поддержкой Wi-Fi
Для тех из вас, кто хочет контролировать температуру и влажность в теплице, вы можете использовать эти планы для создания теплицы с Wi-Fi подключением к Arduino Grove.
Однако этот проект не подходит для новичков, поэтому, если у вас нет опыта программирования, обратитесь за помощью.
ПРОСМОТРЕТЬ ПЛАНЫ
27. Простая и милая идея домашней теплицы
Эта прекрасная самодельная садовая теплица — отличная идея для тех из вас, кто ищет временную конструкцию для защиты посевов зимой.
В качестве основного тепличного материала строитель использует угловые профили с отверстиями. Есть также солнечное освещение, если вы хотите посетить свой сад ночью.
ПРОСМОТРЕТЬ ПЛАНЫ
28. Автоматизированная настольная теплица, строение
Эта миниатюрная настольная теплица — проект, подходящий для тех, кто имеет опыт работы в электронике.Он оснащен лампой, вентилятором из ПВХ и серводвигателем для регулирования температуры. Строитель также использует веб-сайт для удаленного управления этой небольшой автоматизированной теплицей — вы можете получать данные с устройств и изменять настройки в случае возникновения проблем.
ПРОСМОТРЕТЬ ПЛАНЫ
29. Схема автоматической теплицы на солнечной энергии
Вы хотите поехать в отпуск, но беспокоитесь о своей теплице? Тогда взгляните на эти планы автоматической теплицы на солнечной энергии.
Когда у вас все установлено, вы можете установить программируемый таймер на 12 В для полива овощей каждые несколько часов. Вам также понадобятся две батареи на 12 В.
ПРОСМОТРЕТЬ ПЛАНЫ
30. Идея теплицы с автоматизированной системой полива и температуры
Тем, кто ведет активный образ жизни, но все же хочет наслаждаться свежими овощами, эти планы теплицы пригодятся.
Этот проект показывает, как сделать приподнятую грядку и как построить вокруг нее небольшую теплицу.Также есть подробная инструкция по настройке системы полива и температуры с датчиками.
ПРОСМОТРЕТЬ ПЛАНЫ
31. Восстановленное окно теплицы, строение
Эта стильная оконная теплица заставит всех ваших друзей позеленеть от зависти. И он сделан только из переработанных окон с каменной плиткой внутри в качестве пола.
Размеры конструкции 12 ‘x 12’, и строитель советует вам тщательно спланировать угол наклона крыши, чтобы получить как можно больше солнечного света летом и зимой.
ПРОСМОТРЕТЬ ПЛАНЫ
32. План теплицы с гидропонной системой выращивания
Ищете оранжерею, которая заставит ваших соседей ахнуть от удивления? Тогда эта большая теплица со сводчатой крышей и необычным рисунком окон — все, что вы могли бы пожелать. Его размеры 16 ‘x 12’, и есть подробности, как подключить его к 110 В, если вы хотите установить гидропонную систему выращивания. Инструкции написаны очень хорошо, так что это не должно стать проблемой даже для новичка.
ПРОСМОТРЕТЬ ПЛАНЫ
33. Чертеж теплицы на солнечных батареях
Что вам нужно, чтобы построить эту красоту в своем саду, так это комплект для теплицы 10 x 12, некоторые инструменты, включая пилу для навыков, дрель и ручную пилу, а также фольгу для экстремальных погодных условий. Также есть инструкции, как добавить солнечные батареи, подключенные к вентилятору 12 В, и, если хотите, вы можете установить гидропонную систему. На весь проект у вас уйдет меньше месяца.
ПРОСМОТРЕТЬ ПЛАНЫ
34.Большая самополивающаяся теплица из переработанных материалов, постройка
Для тех из вас, кто хочет уникальную теплицу, эти планы покажут вам, как построить садовый горшок с некоторыми удивительными функциями. Основные плюсы этой конструкции в том, что сеялка портативная, самополивающаяся, самонаполняющаяся и регулирующая влажность. Более того, клетка в теплице защитит растения от животных, и вы можете снять ее, когда придет время сбора урожая.
ПРОСМОТРЕТЬ ПЛАНЫ
35. Простая конструкция деревянной теплицы 5 X 5 для дома
Эта теплица 5 × 5 проста, проста в сборке и является отличным решением, если вы не хотите тратить месяцы на проект теплицы.Эта теплица с холодным каркасом может быть готова за пару часов, при этом она вам практически ничего не будет стоить. Но вам понадобится ножовка или труборез, чтобы разрезать поливинилхлоридную трубу диаметром 1/2 дюйма.
ПРОСМОТРЕТЬ ПЛАНЫ
36.
План простой самодельной теплицы за 10 долларов
За 10 долларов можно построить теплицу в виде палатки с минимальными усилиями. Для строительства требуются три вещи — брезент, две трубы из ПВХ длиной 10 футов и четыре водяных конуса. Вы можете прикрепить прозрачный пластиковый брезент толщиной 4 мм к ПВХ стяжками и закрепить его снизу с помощью тяжелого предмета.
ПРОСМОТРЕТЬ ПЛАНЫ
37. Усовершенствованный план теплицы 6 x 8 в гавани
Если вы купили комплект теплицы 6 × 8 Harbour Freight и он вам не нравится, вы можете использовать эти планы для его модификации. Строитель предлагает ценные советы, как справиться с основным недостатком теплицы Harbour Freight, с помощью простых инструкций и изображений.
ПРОСМОТРЕТЬ ПЛАНЫ
38. Идея модульной теплицы Casa Verde
Эта теплица состоит из треугольников размером 56 x 56 см, но вы можете настроить дизайн в соответствии со своими потребностями.Что удивительно в дизайне треугольной теплицы, так это то, что она добавляет характер и визуальный вид вашему саду, и вы можете сложить теплицу и убрать ее. И вам не нужно беспокоиться о долговечности теплицы благодаря прочному пластику.
ПРОСМОТРЕТЬ ПЛАНЫ
39. План теплицы, управляемой с помощью смартфона
Разве не было бы здорово, если бы ваша теплица обо всем позаботилась сама? Что ж, теперь вы можете получить это с помощью этих связанных планов теплиц.Они помогут вам установить оборудование и программное обеспечение в простые и понятные шаги. Для подключения к Wi-Fi вам понадобится плата NodeMCU.
ПРОСМОТРЕТЬ ПЛАНЫ
40. План теплицы со столешницей Pop Top
Эта теплица со съемным верхом идеально подходит для небольших цветочных горшков. Его размеры 10,5 x 10,5 x 15,2 дюйма, и он обеспечивает достаточно места для комфортного роста растений. Более того, у этой небольшой теплицы со столешницей есть открывающаяся треугольная крыша и прозрачный винил, приклеенный к деревянному каркасу.
ПРОСМОТРЕТЬ ПЛАНЫ
41. План теплицы Lean Away
Откидная теплица на первый взгляд может показаться странной. Но если вы готовы попробовать, эти планы помогут вам построить красивую стеклянную теплицу. Строитель использует пять листов стекла 5 ‘x 6’ и утверждает, что откидная теплица отражает больше света, чем наклонная к одному.
ПРОСМОТРЕТЬ ПЛАНЫ
42. Чертеж теплицы из переработанных деревянных поддонов
Благодаря этим планам вы можете получить теплицу из поддонов за четыре простых шага.У этой дешевой теплицы треугольная дверца на двух петлях и деревянный каркас, обтянутый пластиком. Строитель рекомендует использовать пластиковый лист размером 3 х 4 м, который нужно разрезать и прикрепить скобами к раме.
ПРОСМОТРЕТЬ ПЛАНЫ
Благодаря информативным видеороликам на YouTube и подробным инструкциям эти планы теплиц просты в использовании. Строитель рекомендует вам использовать Google SketchUp, чтобы спроектировать размеры вашей теплицы, или использовать его, если вам нужна теплица 12 x 10.Еще одна отличительная черта теплицы, сделанной своими руками, — это кровля-игрок и панели из поликарбоната.
ПРОСМОТРЕТЬ ПЛАНЫ
44. Самодельная домашняя теплица своими руками
У вас нет сада, но вы все еще хотите выращивать растения? Теперь вы можете это сделать благодаря этой конструкции закрытой теплицы, превращающей обычный стол в мини-теплицу. Вам просто понадобится стол IKEA, космические одеяла и лампочка. Чтобы обернуть космическое одеяло вокруг вашей конструкции, вы можете использовать горячий клей или изоленту.
ПРОСМОТРЕТЬ ПЛАНЫ
45. Идея городской теплицы на крыше
Вы когда-нибудь думали о теплице на крыше? Что ж, тогда это дизайн теплицы для вас. Разработчик предоставляет подробные инструкции по созданию гидропонной тепличной системы для трех 100-литровых ящиков и двух 19-литровых ведер, но вы можете изменить ее, чтобы разместить столько растений, сколько захотите. Вам также нужно будет сделать деревянную террасу в качестве основы для вентиляции.
ПРОСМОТРЕТЬ ПЛАНЫ
46.Дизайн окна теплицы своими руками
Чтобы построить эту стильную теплицу своими руками, вам понадобится четыре старых окна. Вы скручиваете три окна вместе в форме буквы U, а затем делаете последнее из них дверью с петлями. Строитель использует старинную ржавую жестяную черепицу для крыши, чтобы добиться этого уникального вида.
ПРОСМОТРЕТЬ ПЛАНЫ
47. План двухэтажной садовой теплицы
Вы можете превратить старые качели в садовую оранжерею для ваших растений.Просто избавьтесь от качелей, но оставьте крючки, а затем добавьте полку посередине. Что касается крючков-качелей, на них можно подвешивать растения и кашпо. Также строитель предлагает вам советы, как настроить систему автоматического полива.
ПРОСМОТРЕТЬ ПЛАНЫ
48. Строение теплицы из листового геодезического купола
Если вы хотите бросить вызов, вы можете попробовать эти планы теплицы, которые показывают вам, как построить теплицу с геодезическим куполом. Проект сложный, и будет лучше, если у вас будет несколько рук, которые помогут вам собрать пятиугольники вместе.Вам также понадобится лестница, чтобы вырезать вентиляционное отверстие в пластиковой крышке.
ПРОСМОТРЕТЬ ПЛАНЫ
49. Дизайн теплицы с куполом из поликарбоната

Не знаете, как установить поликарбонат на купольную теплицу? Тогда эти подробные планы и видео вам очень помогут. Строитель использует листы поликарбоната 6 x 24 и циркулярную пилу для их резки.
ПРОСМОТРЕТЬ ПЛАНЫ
50. План дешевой геодезической теплицы
Первое, что вам нужно сделать перед тем, как построить купольную теплицу, — это подумать о размерах.Строитель рекомендует использовать купола Desert для расчета длины подкосов, а пластиковые водопроводные трубы и резинки для сборки подкосов. В качестве завершающего штриха можно накрыть нижнюю стенку этой дешевой теплицы пластиковой пленкой синего цвета.
ПРОСМОТРЕТЬ ПЛАНЫ
51. План теплицы «мини-гетто»
Не знаете, как сделать свою мини-теплицу? Это просто — возьмите бутылку содовой, землю, семена и ножницы. Сделать эту мини-теплицу настолько легко, что это может сделать любой, даже ребенок.Просто выберите место на солнечной стороне, чтобы поставить бутылку, и обратите внимание на инструкции по посадке на упаковке с семенами.
ПРОСМОТРЕТЬ ПЛАНЫ
52. План теплицы с бесплатными стеклянными банками
Эту стеклянную теплицу отличает от всех остальных то, что она сделана из штабелированных стеклянных банок. Конечно, вам придется соорудить деревянный каркас (в данном случае — карманный столб размером 10 × 10 см) и заполнить промежутки мхом. Если вы хотите, чтобы теплица была еще более экстравагантной, можно использовать крышки банок в качестве напольной плитки.
ПРОСМОТРЕТЬ ПЛАНЫ
53. Автономная аквапоническая теплица

Этот автономный план теплицы может помочь вам установить солнечную систему для геодезического купола теплицы. Однако не пытайтесь выполнить этот план, если вы не являетесь опытным электриком. Получите помощь, потому что расчеты должны быть очень важными, иначе ваша автономная система разрядится.
ПРОСМОТРЕТЬ ПЛАНЫ
54. Чертеж пристроенной теплицы, устойчивой к ураганам,
Жизнь в регионах, подверженных ураганам, не означает, что у вас не может быть теплицы.Эти планы помогут вам построить теплицу размером 12 на 12 футов с 12-дюймовыми гофрированными панелями из поликарбона. В качестве бонуса конструктор предоставляет информацию о том, как настроить систему Aquaponics.
ПРОСМОТРЕТЬ ПЛАНЫ
55. План коробчатой теплицы с окном
Всего за семь шагов вы можете вылепить теплицу из простой картонной коробки. И вам не потребуются какие-либо специальные инструменты — только полиэтиленовая пленка, скотч, резак и пистолет для горячего клея.
Такой дизайн идеально подходит, если вам нужна простая комнатная теплица, не занимающая много места.
ПРОСМОТРЕТЬ ПЛАНЫ
56. План экологических теплиц при изменении климата
Если вас интересует экологическая теплица, подходящая для меняющегося климата, вы можете взглянуть на эту большую теплицу. Однако планы не очень подробны, и вам придется полагаться на свою интуицию, поэтому не пробуйте ее, если у вас нет опыта в этой области.
ПРОСМОТРЕТЬ ПЛАНЫ
57. Схема теплицы для микро-рассады
Эта очаровательная небольшая теплица идеально подходит для первых недель прорастания ваших растений.В качестве основного тепличного материала строитель использует картон, но при желании можно сделать его и из дерева. Вы также можете выбрать дизайн из бумаги, который вам нравится, и аккуратно обернуть все детали, чтобы добавить характер вашей миниатюрной теплице.
ПРОСМОТРЕТЬ ПЛАНЫ
58. План теплицы с антикварными деревянными окнами
Это еще один дизайн теплицы из переработанных окон. Здесь строитель показывает вам, как построить теплицу высотой 7 футов x 10 глубиной x 6 футов шириной с каменным полом и наклонной крышей.Также в конструкции есть место для тепличного вентилятора и некоторые идеи, как установить вентиляционную систему на крыше.
ПРОСМОТРЕТЬ ПЛАНЫ
59. Дизайн микро теплицы с мешалкой для дерева
Эту небольшую теплицу легко собрать из многоклеточного лотка для растений и 30 деревянных мешалок для кофе. Его размеры 28 x 11 x 14 см, в него можно поместить лоток размером 2 x 5 ячеек. Накройте конструкцию пищевой пленкой и вуаля. Даже такая мини-теплица будет полезна для сокращения периода прорастания семян.
ПРОСМОТРЕТЬ ПЛАНЫ
60. Мебельный магнитный геодезический купол теплицы
Эта куполообразная теплица идеально подходит для выращивания томатов, редиса, перца и специй. Купол состоит из пятиугольников и шестиугольников, а для двери строитель использует мебельные магниты. Чтобы добавить характер вашей теплице с геодезическим куполом, вы можете установить внутри светодиодные фонари.
ПРОСМОТРЕТЬ ПЛАНЫ
61. Идея теплицы для растений
Поскольку в каждой теплице нужно место для выращивания сельскохозяйственных культур, вы можете использовать эти хорошо написанные инструкции, чтобы построить удобную трехуровневую скамейку.Строитель использует 2×4 и 1×5 для изготовления стола, а полки покрывает полуоцинкованной металлической тканью, чтобы было легче поливать растения. Вам также понадобится степлер, чтобы прикрепить сетку.
ПРОСМОТРЕТЬ ПЛАНЫ
62. Восстановленный проект оконно-дверной теплицы
Чтобы сделать красивую деревянную теплицу на заднем дворе, не нужен дорогой комплект для теплицы. Эти подробные планы и пошаговые инструкции — это все, что вам нужно, а также несколько переработанных окон, дверей и 4-миллиметрового пластика.Кроме того, вы можете использовать инструкции, чтобы построить скамейки для горшечных культур, которые идеально подходят для помидоров.
ПРОСМОТРЕТЬ ПЛАНЫ
63. Чертеж теплицы 18 x 14
Если у вас есть небольшая теплица 6 × 8 Harbor Freight, вы можете использовать эти планы для улучшения конструкции. Строитель показывает, как увеличить высоту теплицы и построить ящики для растений изнутри. Еще одна впечатляющая особенность этой теплицы — это сделанная на заказ дверь из кедра с деревянной защелкой.
ПРОСМОТРЕТЬ ПЛАНЫ
64. Постройка теплицы размером с бесплатную банку
Теплица размером с банку — отличный выбор, если вам нужно что-то простое, легкое в изготовлении и не требующее особого ухода. Дизайн требует пустой банки от арахиса, почвы и гвоздя (дрель тоже подойдет). В качестве дренажной системы можно использовать камни или кофейный фильтр с отверстиями в дне. И не забывайте, что перед посадкой семян банку нужно вымыть.
ПРОСМОТРЕТЬ ПЛАНЫ
65.Модифицированная конструкция теплицы для жаркого климата
Эти планы помогут вам построить модифицированную теплицу, чтобы вы могли выращивать редкие тропические растения или поддерживать урожай в очень жарком климате. Еще одна отличная особенность этой теплицы — это то, что строитель объясняет, как сделать систему охлаждения и проходы внутри теплицы. В качестве покрытия теплицы он использует алюминиевую ткань, но в этом нет необходимости, когда вы создаете внутри функционирующую экосистему.
ПРОСМОТРЕТЬ ПЛАНЫ
66.План встраиваемой в стену теплицы
Тем, кто ищет уникальный дизайн теплицы, стоит обратить внимание на эту встраиваемую в стену теплицу. Каркас теплицы сделан из алюминиевых столбов и оргстекла, его размеры 4 метра на 80 см. В дополнение к этому есть три полки для горшков и кашпо, чтобы вы могли выращивать все овощи, которые захотите.
ПРОСМОТРЕТЬ ПЛАНЫ
67. План теплицы Garden Chalet
Этот план покажет вам, как построить теплицу, используя комплект для садового шале.Теплица имеет размеры 10 x 12 футов, поэтому вам нужно будет расчистить пространство 14 x 12 футов, чтобы разместить ее и построить деревянную террасу в качестве основы. Строитель модернизирует дизайн, добавляя боковые вентиляционные отверстия, электрическую розетку, выключатель света и систему разбрызгивания тумана Arctic Cove.
ПРОСМОТРЕТЬ ПЛАНЫ
68. План «Умная эко теплица»
Эта умная оранжерея для питомника будет очень полезна, если вы хотите присматривать за своим растением во время игры или работы за ноутбуком.В конструкции предусмотрены инструкции по настройке системы контроля температуры, системы полива и сайт для получения отчетов. Также есть подробные схемы электрических схем, но если вы не знакомы с полем, обратитесь за помощью.
ПРОСМОТРЕТЬ ПЛАНЫ
69. Идея теплицы из 100% переработанных материалов
Вы можете использовать эти планы, чтобы превратить старую уродливую оранжерею в красивое произведение. Самыми отличительными чертами этого дизайна являются окна с двойным остеклением из твердых пород дерева и декоративные накладки на крышу.Поскольку вы будете использовать окна разных размеров, конструктор рекомендует использовать Google SketchUp, чтобы облегчить вам вычисления.
Строитель использует для покрытия крыши специальный тепличный пластик — устойчивый к ультрафиолетовому излучению и армированный.
ПРОСМОТРЕТЬ ПЛАНЫ
70. Чертеж теплицы с бутылкой воды
Благодаря такой простой конструкции теплицы декоративная теплица может быть готова за пять минут. Вам просто понадобится достаточно большая бутылка для растения, которое вы хотите выращивать, почва, скотч и ножницы.Однако вам придется снимать ленту с бутылки каждый раз, когда поливаете растение.
ПРОСМОТРЕТЬ ПЛАНЫ
71. Самодельная теплица с питанием от USB

Если вы хотите построить самодельную теплицу с питанием от USB, вы можете посмотреть это видео. Однако подробных инструкций по его сборке нет, так что это не лучший выбор для новичка.
ПРОСМОТРЕТЬ ПЛАНЫ
72. Гидропонная теплица с системой мониторинга и контроля Greenhouse Blueprint
Гидропонная теплица — идеальный выбор, если вы хотите внимательно следить за своими культурами и контролировать окружающую среду.А благодаря пошаговой инструкции и видеороликам получить такую теплицу очень легко. Кроме того, вы можете построить свою теплицу любого размера, и все, что вам нужно будет изменить, — это длину провода.
ПРОСМОТРЕТЬ ПЛАНЫ
73. Интеллектуальный план теплицы
Иногда бывает сложно следить за теплицей, но теперь вам не нужно беспокоиться о гибели растений. Эта интеллектуальная теплица автоматически открывает двери и окна и поливает посевы, когда они высыхают.Кроме того, вы можете контролировать все на домашней странице, и есть хорошо написанные инструкции, которые показывают, как выполнять кодирование.
ПРОСМОТРЕТЬ ПЛАНЫ
74. Дизайн комнатных теплиц с острым перцем
Что делает эту конструкцию теплицы достойной внимания, так это то, что вы можете использовать ее для строительства наружной / внутренней теплицы всего за восемь шагов. Строитель использует Google SketchUp для своих планов, и в его конструкции также есть 48-дюймовый люминесцентный рабочий светильник, таймер для освещения и обогреватель.Но вы также можете использовать Arduino для создания системы мониторинга растений.
ПРОСМОТРЕТЬ ПЛАНЫ
75. Идея бесплатной крытой крытой теплицы
Для лучшего контроля влажности и температуры вы можете попробовать эту крытую комнатную теплицу. Вы можете построить каркас из бамбуковых шпажек для шашлыка из бамбука диаметром 12 дюймов и древесины твердых пород 3/8 дюйма. Затем накройте рамку пластиком, и все готово. Хорошо то, что проявив некоторую изобретательность, вы можете отрегулировать размер рамы, чтобы она поместилась в любое количество цветочных горшков.
ПРОСМОТРЕТЬ ПЛАНЫ
76. Дизайн теплицы с сенсорным экраном
Эта небольшая комнатная оранжерея может стать красивым украшением гостиной и местом для выращивания любимого цветка. Самое лучшее в дизайне — это то, что вы можете управлять теплицей с помощью сенсорного экрана, поэтому больше не нужно поворачивать ручки для регулировки температуры. Более того, инструкции хорошо написаны, поэтому вы можете программировать самостоятельно, а интерфейс удобен для пользователя.
ПРОСМОТРЕТЬ ПЛАНЫ
77. Теплица с мгновенной пленкой из поддонов, сборка

Это видео поможет вам построить теплицу из поддонов менее чем за час. Строитель использует стандартную упаковку поддонов. Если плотно накрыть им теплицу, конструкция выдержит ветер, превышающий 35 миль в час. В конструкции также есть зеркала, отражающие и перенаправляющие свет зимой.
ПРОСМОТРЕТЬ ПЛАНЫ
78. Неуровневая конструкция деревянных теплиц
Если вы не хотите выровнять землю перед постройкой теплицы, вы можете попробовать эту конструкцию теплицы.Строитель использует приподнятые грядки, чтобы соответствовать неровной местности, и подпирает теплицу на них. В качестве каркаса он использует металлические трубы, которые крепит к кроватям.
ПРОСМОТРЕТЬ ПЛАНЫ
79. План теплицы питомника с проживанием
Хотя традиционно теплицы используются как место для выращивания сельскохозяйственных культур, вы также можете использовать их как временное место для проживания на открытом воздухе. И благодаря этим планам теплицы для детской вы можете построить теплицу в виде палатки с печью и сборником дождя.Конструкция устойчива и не рухнет под сильным снегом, потому что тепло не дает снегу скапливаться на крыше.
ПРОСМОТРЕТЬ ПЛАНЫ
80. Канадский план недорогих теплиц
Всего за четыре шага вы можете построить пластиковую теплицу менее чем за 200 долларов. Эта теплица, сделанная своими руками, имеет деревянный каркас из ели размером 1 x 2 дюйма, покрытый полиэтиленовым листом. Строитель также предоставляет инструкции, как построить полки для растений.
ПРОСМОТРЕТЬ ПЛАНЫ
81.План теплицы под навесом из переработанных материалов
Если у вас есть старый металлический навес для машины, используйте эти планы, чтобы превратить его в красивую оранжерею на заднем дворе. Приятной особенностью конструкции являются автоматические открыватели окон, которые не дадут растениям засохнуть летом. В верхней части теплицы также есть навес, который можно снять, когда станет слишком жарко.
ПРОСМОТРЕТЬ ПЛАНЫ
82. 2 минуты до строительства теплицы
Это может показаться невероятным, но это достижимо — вы можете построить мини-теплицу за две минуты и без инструментов.Вам просто понадобится пластиковый контейнер, полиэтиленовая пленка, две вешалки для одежды и одна деревянная планка. Есть видео, которое иллюстрирует процесс, так что даже ребенок может сделать это в качестве домашнего проекта.
ПРОСМОТРЕТЬ ПЛАНЫ
83. Идея оранжереи с зеленью
Если вы впервые пытаетесь построить теплицу, это план для вас. Строитель подробно описывает постройку конструкции, равномерную посадку семян в теплице и выбор лучшего удобрения.Также стоит упомянуть, что он использует три типа тепличных материалов — многослойные полиэтиленовые листы, сетчатые листы и прозрачные листы.
ПРОСМОТРЕТЬ ПЛАНЫ
84. Строение микро-рамной остроконечной теплицы
Эта миниатюрная комнатная теплица очень проста. Это чем-то напоминает загородный дом. Он обернут чем-то вроде целлофана и подпирается маленькими палочками. Переносная теплица, вы даже можете поэкспериментировать, добавив несколько полок, чтобы освободить больше места внутри крошечного пространства.
ПРОСМОТРЕТЬ ПЛАНЫ
85. Чертеж деревянной плантатора для микро теплицы
Еще один вариант миниатюрной теплицы с подробными инструкциями, включая список материалов. Вам понадобится несколько деревянных палок, скотч, полиэтиленовая пленка и около 20 минут свободного времени. В итоге у вас получится теплица кубической формы, которую можно установить внутри деревянного оконного ящика.
ПРОСМОТРЕТЬ ПЛАНЫ
86. План теплицы для мини-кувшина для молока
Если у вас дома есть запасные молочные кувшины, поэкспериментируйте с их переработкой в теплицу для молочных кувшинов.Строитель говорит, что, поскольку климат в этом районе особенно непредсказуем, он решил собрать немного вторсырья и создать место для безопасного роста своих растений в среде с контролируемым климатом. Все, что вам понадобится, это пластиковый картон, ножницы, клейкая лента и гвоздь, чтобы проткнуть его. Важно, чтобы у кувшина была ручка, потому что это поможет вам закрывать и открывать крышку.
ПРОСМОТРЕТЬ ПЛАНЫ
87. Мини-теплица из картонных коробок для рассады, сборка
Эта миниатюрная теплица в рулонах туалетной бумаги находится внутри пластикового контейнера.Очевидно, эти чертежи лучше всего подходят тем, кто ищет переработанную альтернативу большому атриуму под открытым небом. Так как он построен, вам нужно будет сгладить и вырезать прорези в сердечнике туалетной бумаги, чтобы вы могли складывать и закрывать их дно и создавать миниатюрные заполненные почвой желоба, чтобы помочь собрать рассаду.
ПРОСМОТРЕТЬ ПЛАНЫ
88. План теплицы из переработанного дерева
Эта оранжерея из переработанного дерева создана из старой террасы. Строитель использует его для размещения растений бонсай и завертывает в полиэтиленовую пленку, которую, по его словам, не удваивают намеренно.В летние месяцы внутри в среднем на 10-15 ° жарче. Он говорит, что крыша сделана из сварных стержней арматуры, поверх которых дважды обернут пластиковый брезент.
ПРОСМОТРЕТЬ ПЛАНЫ
89. Чертеж теплицы 2,5 х 4 метра
По словам строителя, теплица размером 2,5 м х 4 м функционирует уже более десяти лет. Столяр услужливо предоставляет трехмерные файлы PDF, чтобы помочь вам создать его. Для доступа к информации трехмерной визуализации вам понадобится Adobe Reader.Прилагаемый чертеж содержит конкретные рекомендации по измерению для создания прочной рамы.
ПРОСМОТРЕТЬ ПЛАНЫ
90. Небюджетный план теплицы подоконника
Бюджетная теплица с подоконником — отличный вариант, если у вас мало денег или места и вы хотите быстро прорастить саженцы или вырастить растения, которым требуется контролируемая температура.
Строитель говорит, что их целью было смягчить колебания температуры, а также защитить растения от птиц и вредителей.Важно отметить, что этот конкретный план предоставляет широкие возможности настройки, так что вы можете изменить размеры в соответствии с вашими потребностями в садоводстве и выращивании.
Вам понадобится несколько деревянных шпажек, прозрачный пластиковый пакет и ножницы, чтобы создать этот вариант для крошечных растений своими руками. Обязательно укрепите крышу, если вы планируете установить сверху светодиодный свет, хотя источник освещения должен быть холодным, поскольку в противном случае пластик может расплавиться.
ПРОСМОТРЕТЬ ПЛАНЫ
91.Восьмиугольная самодельная теплица
Эта открытая восьмиугольная теплица была спроектирована мастером по дереву, который был недоволен всеми готовыми комплектами на рынке. Он искал решение атриума теплицы, чтобы он мог хранить растения в течение долгих зимних месяцев, а также создавать новые растения позже в зимние месяцы.
Еще одна цель заключалась в том, чтобы не допустить чрезмерных затрат. Прежде чем начать, он проконсультировался с опытным ландшафтным дизайнером, который нашел идеальное место, где можно было бы получить сильное южное солнце, а также солнце с востока на запад, даже с низкими углами солнца в холодные зимние месяцы.
Когда дело доходит до строительства, этот плотник дает указания по созданию фундамента, настройке формы, обрамлению конструкции, подготовке планок и отделки, обрамлению стропил, блокировке стропил, обрамлению двери и созданию декоративного конькового блока.
Когда дело доходит до выращивания тепличных растений, вам нужно будет сравнить культуры холодного сезона с культурами теплого сезона. Некоторые примеры культур холодного сезона — морковь, горох, брокколи и салат — они идеально подходят для теплиц на заднем дворе без сидений, а также для холодных рам.Типичными овощами теплого сезона являются перец, помидоры, кабачки и огурцы, температура которых в идеале находится в диапазоне от 55 ° до 85 ° F.
Существует также ряд декоративных растений, любящих солнце или тенелюбивых многолетних и однолетних растений. Примеры из них включают петунии, недотроги, герань, папоротники, анютины глазки, пуансеттии, хризантемы, шалфей и колеус.
ПРОСМОТРЕТЬ ПЛАНЫ
92. Бесплатная идея пластиковой теплицы
Еще один вариант для дома — это пластиковый комплект теплицы, устанавливаемый на заднем дворе дома с застежкой-молнией спереди для удобного доступа.Его предоставляет немецкий садовник, у которого есть только балкон для работы, а не просторный задний двор для установки большого коммерческого решения. Он выращивал внутри баклажаны и кабачки и говорит, что их создание стоит менее 10 евро.
ПРОСМОТРЕТЬ ПЛАНЫ
93. Конструкция теплицы с поли-трубными дождевателями
Эта впечатляющая теплица из полипропилена оборудована спринклерной системой. Строитель из Австралии сказал, что он покрыт тканью оттенка 70% и является довольно недорогим решением.
Он построен из звездных пикетов, сельских полиэтиленовых труб и теневой ткани. Что касается конструкции, сначала создаются опоры, затем проверяется ее устойчивость путем интенсивного раскачивания и встряхивания.
Система полива привинчивается к стойкам, ткань сшивается вручную. Этот зеленый садовник советует попросить второго человека помочь вам с этим. Кроме того, вам следует постараться как можно сильнее натянуть ткань абажура. Кроме того, если вы работаете в жарком климате, вам нужно сначала натянуть ткань перед поливом, чтобы не обжечься, работая на улице.
Для защиты от сорняков можно дополнительно доработать, установив в качестве настила толстый строительный пластик. Хотя этот строитель не устанавливал насос для поддержания давления в спринклерных системах, это также вариант в районах, где водопроводная вода не имеет хорошего давления.
ПРОСМОТРЕТЬ ПЛАНЫ
94. Проект теплицы из переработанных трубопроводов
Этот переработанный теплый дом построен из неиспользованных материалов, разбросанных вокруг сада строителя. Напольное покрытие — геотекстильное одеяло.Материалы включают трубы диаметром 32 мм, трубы 15 мм, пластиковые зажимы и пластиковые крышки для стен и потолка.
ПРОСМОТРЕТЬ ПЛАНЫ
95. Постройка мини-теплицы из переработанного пластика
Еще одна миниатюрная теплица из переработанного пластика, на этот раз сделана из пластикового контейнера, в котором супермаркеты продают приготовленных цыплят. С точки зрения творчества, вам нужно простерилизовать контейнер, добавить почву для растений, грязь или даже гранулы торфа. Затем вы смачиваете его водой. Сохраняя тему переработки, создатель использует пустую бутылку Siracha, чтобы капать воду в растительную среду.
ПРОСМОТРЕТЬ ПЛАНЫ
96. Проектирование автоматизированной домашней теплицы SerreMatic
Эти инструкции предназначены для автоматизированной «умной» теплицы. По словам строителя, он создал его для решения проблемы автоматизации тепличных работ и оптимизации ухода за растениями.
Его датчики предназначены для отслеживания погоды, температуры, уровня влажности и уровня освещенности. Датчики влажности способны оценивать влажность грязи, которая эффективно сочетается с системой орошения, чтобы гарантировать, что растения правильно снабжаются водой.
Датчики температуры
оборудованы для контроля как внутренней, так и внешней температуры, так что они включают вентилятор, а также вентиляционное отверстие на потолке, чтобы поддерживать оптимальную среду. Кроме того, когда становится слишком темно, светодиодная лента, установленная на крыше, активируется, что дает вам вид изнутри, а также помогает растениям расти быстрее.
Это довольно сложное творение, и, по словам строителя, он использовал оргстекло, дерево и алюминий вместе, чтобы создать динамичную и прочную конструкцию. Устройство открывания люка в крыше установлено на двух петлях.Система орошения состоит из насоса и трубок, используемых в пневматических машинах. Он взял код с GitHub и поместил его на RaspberryPi с помощью PyCharm.
ПРОСМОТРЕТЬ ПЛАНЫ
97. Простой план деревянной теплицы Новой Англии
Простая легкая оранжерея, изображенная здесь, построена садовником из Новой Англии. Они говорят, что из-за плохой погоды им потребовалось специальное открытое пространство для выращивания рассады в защищенной среде.
Его размеры 5 футов x 10 футов, хотя пространственные размеры могут быть изменены в соответствии с вашими требованиями к выращиванию.
Его сборка стоит менее 25 долларов и менее 20 минут на создание. Что касается этапов планирования, плотник сообщает, что вам нужно собрать расходные материалы, собрать все необходимые инструменты, произвести измерения, выполнить все разрезы, соединить секции вместе, установить ее, накрыть пленкой и утрамбовать края. .
ПРОСМОТРЕТЬ ПЛАНЫ
98. План простой квартирной теплицы
Еще одно простое решение для теплицы, идеально подходящее для жителей квартир Нью-Йорка, которым требуется решение для дома.Он построен из переработанной книжной полки. Что касается материалов, вам понадобятся дрель, несколько шурупов, пистолет для горячего клея, веревка, лампы для выращивания растений, удлинитель и сама книжная полка. Я живу в Бруклине, и вы, вероятно, сможете достать книжную полку с тротуара в городе — часто люди выбрасывают мебель, когда двигаются.
ПРОСМОТРЕТЬ ПЛАНЫ
99. План круглосуточной теплицы на солнечной энергии
Эта небольшая теплица на солнечной энергии — еще одно решение для помещений, которое использует солнечный свет днем и ночью, чтобы помочь вашим растениям расти.
Его предоставил строитель из Висконсина, разочарованный невероятно длинными и холодными зимними месяцами. Он хотел создать систему освещения, которая включалась бы только в ночное время. Его творение представляет собой небольшой акриловый инкубатор для растений, который генерирует ночной свет, питаемый энергией солнца.
Что касается инструментов, которые вам понадобятся, он советует использовать паяльник, припой, ножницы, кусачки и устройства для зачистки проводов. Он также услужливо предоставляет список деталей электроники, который включает транзистор, диод, резистор, светодиоды, держатели батареек AA и солнечную батарею.
Домашний садовник говорит, что красный и синий длины волн являются лучшими для достижения оптимальных результатов роста. Используя схему обнаружения солнечной темноты, солнечный элемент заряжает батареи в течение дня, а ночью светодиод активируется с помощью батареек.
ПРОСМОТРЕТЬ ПЛАНЫ
100. План теплицы из стретч-пленки
Дизайн зимнего сада для теплицы из стрейч-пленки предоставлен компанией Instructables. Это уникальный дизайн — теплица в основном покрыта саранской пленкой, которая стоит два доллара.Удивительно, но строитель говорит, что в течение шести месяцев он не был проколот или поврежден иным образом.
ПРОСМОТРЕТЬ ПЛАНЫ
101. Идея теплицы на крыше с гидропонным охладителем на болоте
Еще одна уникальная возможность — эта гидропонная теплица с охладителем на болотах, расположенная на крыше вашего дома. По сути, он превращает болотный охладитель в зимний сад на крыше.
Для тех из вас, кто не живет в жарком сухом климате, охладитель для болот, также известный как охладитель испарителя, это просто коробка с вентилятором внутри и стенками с влажными мягкими стенками, которые помогают проталкивать влажный влажный воздух в дом. .Поскольку охладители для болот необходимы зимой, этот строитель решил, что может превратить их в теплицу среднего размера в зимние месяцы.
Садовник на крыше проведет вас через список материалов, как разобрать охладитель, построить новые стены, создать рамы для растений, проложить оросительную систему и даже включить дополнительную осветительную ракету в интерьер.
Действительно, этот конструктор действительно приложил все усилия и описывает, как включить систему управления регистратором данных с питанием от микроконтроллера Arduino, водонагреватель и вентиляторы для полной автоматизации и оптимизации роста растений.Эта теплица с датчиками регистрирует данные, которые помогают изменить алгоритм управления нагревателем, чтобы поддерживать надлежащую температуру.
ПРОСМОТРЕТЬ ПЛАНЫ
102. Автоматизированная сеть теплиц с контролируемым климатом. Сборка
Еще один амбициозный проект, эта теплица рекламируется как автоматизированная система с климат-контролем, сетевым подключением. Он оснащен централизованной гидропонной системой, достаточно мощной, чтобы вместить 40 крупных заводов, а также до 72 малых заводов, всего 112 растений.
Он построен с системой климат-контроля, которая обрабатывает внутреннюю среду с помощью датчиков, которые измеряют влажность, интенсивность света, температуру, концентрацию CO2, а затем автоматически изменяют каждый из них, используя обогреватели, вытяжные вентиляторы, жалюзийные двери, освещение , насосы и соленоидные клапаны.
Более того, все эти датчики будут передавать информацию на ваш компьютер или смартфон. Перед тем, как начать строительство, он тщательно спланировал, чтобы расположение теплицы было оптимальным для воздействия солнца.Для этого он расположил его так, чтобы он имел наибольшее воздействие на неразбавленное южное небо.
Он внимательно следил за тем, чтобы большие конструкции на его территории, такие как гараж, забор, деревья и сам дом, не отбрасывали длинных теней на теплицу на ее северной стороне. В его инструкциях вы узнаете, как подготовить рабочее место, создать бетонную форму, залить бетон, обрамить и возвести стены, обрамить крышу и установить прогоны, создать дверные проемы и вытяжные вентиляторы, покрасить конструкцию и добавить остекление.
Второй компонент его руководства охватывает создание системы климат-контроля и мониторинга, построение вертикального сада, установку больших трубок для выращивания и интеграцию солнечного теплового коллектора.
ПРОСМОТРЕТЬ ПЛАНЫ
103. Чертеж светодиодных автомобильных теплиц для помещений
Внутренняя светодиодная автоматизированная теплица с вентилятором и таймером освещения может быть адаптирована для разных бюджетов. Материалы включают синюю светодиодную полосу, зарядное устройство, вентилятор, изоленту, а вам понадобится дрель, пистолет для горячего клея, паяльник и нож X-Acto.
Строитель расскажет, как подготовить светильники для выращивания, как приклеить светильники для теплиц, просверлить отверстия для установки вентилятора, как подключить таймер и как правильно обслуживать компактную теплицу.
Один комментатор говорит, что, хотя свет синего спектра отлично подходит для фазы роста, если вы заинтересованы в выращивании цветущих растений, а также плодоносящих растений, вам нужно переключить свет на красный свет.
ПРОСМОТРЕТЬ ПЛАНЫ
104.План теплицы для помидоров
Эта следующая постройка немного отличается — по сути, это теплица для помидоров, которая отлично подходит для тех, кто живет на балконах или просто не имеет просторного заднего двора, чтобы установить что-то побольше.
Инструкции предоставлены садовником из Швейцарии, который создал эти очаровательные маленькие палатки для растений. В инструкциях представлен список материалов, как построить столб для помидоров, как стабилизировать столб для помидоров, как разрезать пластиковую пленку и как установить палатку для теплицы.
Один американский комментатор говорит, что в качестве альтернативы вы можете приобрести клетку для томатов, которая помогает поддерживать растения во время их роста.
ПРОСМОТРЕТЬ ПЛАНЫ
105. Необогреваемая подвижная теплица для запуска семян, сборка
Следующий вариант — еще одна совершенно уникальная сборка. Он рекламируется как переносная теплица для запуска семян без подогрева. Строитель говорит, что здесь целью было выращивать овощи в холодные месяцы в ожидании более теплой погоды.
Кроме того, он стремился создать сверхэффективную модель, которая была бы полностью портативной и оснащенной для проращивания семян различных пищевых культур. Он имеет стеклянный верх, колеса на основании и построен из переработанного деревянного ящика, скрепляемого шурупами и уплотнительными кольцами.
ПРОСМОТРЕТЬ ПЛАНЫ
106. План сверхмалых теплиц
Еще один вариант теплицы из переработанных материалов, построенный из европейской бутылки с водой.
ПРОСМОТРЕТЬ ПЛАНЫ
107.Чертеж теплицы Instant Cloche
Дизайн «клош быстрого приготовления» — это очень простая конструкция, которая, по сути, создает пластиковую площадку для покрытия изогнутых ветвей, связанных вместе. Этот строитель стремился выращивать растения перца, и, поскольку они процветают в тропической среде, им нужно было построить теплое место, защищенное от прохладного весеннего дождя.
Ветви собирают с хвойного дерева, и строитель сказал, что кедр — отличный вариант, потому что он от природы устойчив к гниению.
В инструкциях рассказывается, как собирать ветви, как обрезать их, чтобы получить заостренные концы, как устанавливать их в почву, а затем создавать дизайн обруча с помощью палки посередине, которая помогает удерживать прозрачную пластиковую пленку, которая создает крышка.
ПРОСМОТРЕТЬ ПЛАНЫ
108. Дизайн теплицы сарая
Этот план теплицы сарая представляет собой теплицу 10 футов на 12 футов, которая рекламируется в Интернете как самый простой проект для создания конструкции такого типа.
В инструкциях рассказывается, как построить боковые стены, концевые стропила, установить верхний конек, установить стропила, установить блоки, построить переднюю стену, заднюю стену, построить опоры задней стены, создав входную дверь, и как собрать всю конструкцию вместе.
ПРОСМОТРЕТЬ ПЛАНЫ
109. Дизайн детской теплицы для холодного климата
Этот геодомный план теплицы предоставлен NorthernHomestead.com. Поскольку строители живут в более холодном климате, который часто сталкивается с градом, суровыми ветрами, морозами и тоннами зимнего снега, необходимо было собрать урожай и использовать как можно больше животворной энергии солнца для своих растений.
Некоторые из основных требований, которые они предъявляли к своей теплице, заключались в том, что что-то легкое, устойчивое в снежной и ветреной среде, оптимизированное для поглощения света, много места для выращивания и визуально отличительное.
Кроме того, конструкция является переносной и временной, что означает, что вам не нужно собирать разрешения на строительство перед ее строительством.
ПРОСМОТРЕТЬ ПЛАНЫ
110. Чертеж переделанной оконной теплицы
Этот зеленый дом построен из переделанных старинных окон.Строитель рассказывает, что в течение двух лет собирала окна у друзей, которые занимались ремонтом дома.
В качестве альтернативы они советуют связаться с компаниями по замене окон, которые часто выбрасывают старые окна на свалки. Поскольку строителю было за 60, экономия денег на материалах позволила ей нанять квалифицированных специалистов для некоторых из наиболее сложных строительных задач.
Эта самодельная теплица из переработанных материалов крепится к дому и размещается на приподнятой террасе. Крыша сделана из гофрированных прозрачных кровельных панелей из поликарбоната, которые крепятся с помощью креплений Tuftex с водонепроницаемыми резьбовыми прокладками.
ПРОСМОТРЕТЬ ПЛАНЫ
111. Дизайн теплицы из бамбука своими руками
PremeditatedLeftovers.com предоставляет планы проектов для этой экологически чистой бамбуковой теплицы. Здесь стремились сэкономить деньги в продуктовом магазине, выращивая овощи, а не покупая их.
Кроме того, этот экологически сознательный садовник хотел использовать бамбук, потому что, по их мнению, это самый зеленый строительный материал, который доступен.
Это базовый бамбуковый каркас в сочетании с пластиковым покрытием для создания теплицы 6 х 4 фута.В инструкциях был представлен список инструментов, в который входят копатель для столбов, ножовка, дрель с полудюймовым сверлом и степлер.
ПРОСМОТРЕТЬ ПЛАНЫ
112. Простая в хранении складная планка теплицы
Rockler предоставляет планы складывающейся теплицы, которая идеально подходит для сезонного хранения. Этот план поможет вам сэкономить ценное пространство на заднем дворе по сравнению с конструкциями, которые являются постоянными и обычно неподвижными.
Этот вариант имеет размеры 4 ‘x 4’, может быть завершен в выходные дни.Стоимость материала составляет менее 300 долларов. Он использует болт и барашковые гайки для соединения платформы, чтобы облегчить сложение. Они советуют вам разместить его в солнечном месте, которым вы не часто пользуетесь. Земля также должна быть плоской, чтобы помочь закрепить конструкцию.
ПРОСМОТРЕТЬ ПЛАНЫ
113. План теплицы из переработанного швейного шкафа
Эта привлекательная комнатная теплица открывается сверху и удерживается золотой плетеной цепочкой, которая является привлекательным дополнением к ее белой отделке.Он изготовлен из тсуги толщиной три четверти дюйма, о которой строитель даже сожалеет, поскольку имеет множество острых краев и склонность к расколу.
ПРОСМОТРЕТЬ ПЛАНЫ
114. План навесной пристроенной теплицы
Эта большая теплица с покатой крышей соединяется со стеной сарая на заднем дворе. Работник по дереву дает некоторые интересные рекомендации относительно заделки обработанных под давлением столбов в щебень. Вы также можете адаптировать его инструкции для постройки отдельно стоящей теплицы.
ПРОСМОТРЕТЬ ПЛАНЫ
115. План теплицы PolyTunnel
Забавный и уникальный вариант, эта теплица из поли туннеля, построенная своими руками, стоит менее 50 долларов и помогает защитить помидоры садовников с Западного побережья от непогоды. Его возведение занимает менее часа и рекламируется как томатная крепость, которая защищает помидоры от дождя и, как следствие, грибковых спор и болезней, которые он вызывает.
Он построен из труб ПВХ, деревянных досок, металлических угловых скоб и прозрачного пластикового рулона.Строитель позаботился о том, чтобы разместить его на заднем дворе, где он будет получать больше всего солнца, рядом с сараем для горшечных культур. Трубы необходимо согнуть, чтобы создать каркас туннеля, на который пластик будет натянут и скреплен скобами.
Деревянная полоса используется для раскатки пластиковой пленки для вентиляции интерьера в исключительно жаркие дни.
ПРОСМОТРЕТЬ ПЛАНЫ
116. Идея теплицы для компакт-дисков
So You Think You Are Crafty предоставляет учебное пособие по теплице на компакт-диске.Вам не нужно иметь много старых коробок для компакт-дисков, около 40 из них размером 11 ″ x 18 ″ x 20 ″. Вам также необходимо приобрести клей для пластика, малярную ленту, пинцет, нож для поделок, разделочную доску и линейку.
Вам придется разрезать коробки для компакт-дисков, чтобы создать несколько треугольных ступенчатых эффектов, а также использовать квадратные передние и задние панели для создания стен.
В подробном руководстве с чертежами вы узнаете, как подготовить ящики, создать стены, прикрепить центральный компакт-диск к пику стены, вырезать корпуса для пика стены, склеить стены, собрать козырёк крыши и закончить крыша со складными панелями.
ПРОСМОТРЕТЬ ПЛАНЫ
117. План теплицы двери подвала
Веб-сайт Green Lover предлагает самодельную недорогую теплицу из переработанных деревянных поддонов, которая была построена для обеспечения круглогодичного производства продуктов питания для ее создателя.
Этот строитель фактически использует органическую птицу для борьбы с вредителями внутри нее. Столяр также говорит, что вы можете контролировать расходы в зависимости от того, как вы закупаете стеклянные окна, древесину поддонов и выбираете ли вы установку внутреннего освещения.
С почти готовым к бедствиям мышлением плотник говорит, что его теплица предвидит будущую нехватку воды, неопределенную погоду в результате изменения климата и даже опасения по поводу радиационных осадков на Фукусиме.
Рекуперируемые окна предназначены для сохранения тепла, а добавление войлочных покрытий может помочь выращивать особо чувствительные овощи в течение всего года. Эти инструкции помогут вам разобрать деревянные рамы стеллажей для поддонов, работать с фермами крыши и построить нижние направляющие.
ПРОСМОТРЕТЬ ПЛАНЫ
118. Строить недорогую деревянную теплицу из поддонов
На веб-сайте Tom’s Gardens есть инструкции по созданию теплицы у двери в подвал так, чтобы она упиралась в дом.
Одной из проблем здесь было создание очень узкой конструкции, чтобы она соответствовала маленькому пространству, с которым приходилось работать строителю. На фасаде есть штормовая дверь. Кроме того, он пишет, что использовал проволоку и алюминиевый канал, чтобы прикрепить пластиковое покрытие к углам стены и торцам фронтона.
ПРОСМОТРЕТЬ ПЛАНЫ
Последние мысли
Вот и наш список! Если вы решите сделать один из них, вместо того, чтобы покупать сборный комплект или искать его для продажи в Home Depot, сообщите нам об этом в разделе комментариев! Мы хотели бы выделить в этом посте любые сборки, которые вы создали. Кроме того, ниже мы составили список, в котором указаны лучшие растения для теплицы.
Список тепличных растений
Ниже мы собрали список лучших растений, которые можно выращивать в теплице.Список адаптирован из сообщения Thegarptingbible.com.
Список тепличных растений
Ахименес
Хойя
Ирис
Флокс
Тюльпан
Азалия
Цельсия
Чивия
Колеус
Крокус
Дафна
Эхиум
Exacum
Лилия
Нерин
Сальвия
Scilla
Цинния
Бабиана
Бегония
Целозия
Кларкия
Cytisus
Deutzia
Фрезия
фуксия
Годеция
Ипомея
Лантана
Немезия
Петуния
Примула
Statice
Торения
Валлота
Вербена
Агератум
Камелия
Columnea
цикламен
Глориоза
Глоксиния
Гиацинт
Лабурнум
Негелия
Пламбаго
Тритония
тубероза
Вискария
Арум Лили
Browallia
Хоризма
Cineraria
Эритрина
Форзиция
Фремония
Гортензия
Каланхоэ
Лапагерия
Нарцисс
Rehmannia
Агапантус
Брунфельсия
Гвоздики
Василек
Лахеналия
Резьба
Sparmannia
Тунбергия
Трахелий
Трахимена
Гиппеаструм
Пеларгония
Стефанотис
Рододендрон
Salpiglossis
Стрептосолен
Bougainviilea
Хризантема
Эрика (Хит)
Streptocarpus
Нерий (олеандр)
Impatiens (Бальзам)
Канна (индийский выстрел)
Алонсоа (Цветок-маска)
Колокольчик (колокольчик)
Francoa (свадебный венок)
Гелиотроп (вишневый пирог)
Solanum (Зимняя вишня)
Antirrhinum (Львиный зев)
Календула (календула)
Cobaea (чашки и блюдца)
Гербера (Barberton Daisy)
Nicotiana (Табачная фабрика)
Eucomis (Цветок ананаса)
Антуриум (Лилия Сенбернар)
Кальцеолярия (Тапочный цветок)
Beloperone (Креветочный завод)
Aristolochia (трубка голландца)
Сенполия (Африканская фиалка)
Schizanthus (Цветок бабочки)
7 идей для теплиц своими руками, которые являются настоящим золотом для садоводства
Вы уже начали свой весенний сад? Забегая вперед, вы не только будете в восторге от своего сада, но и будете полностью подготовлены.А эти идеи теплиц своими руками помогут вам подготовиться к новым нежным побегам.
Во многих частях страны вегетационный период короткий, поэтому особенно важно заранее спланировать свой сад, если вы живете в одной из этих областей. Если вы планируете начать свой сад с семян, а не с рассады, убедитесь, что семена заказаны. Если вы не знаете, где взять хорошие семена, ознакомьтесь с этим списком бесплатных садовых каталогов.
Когда у вас есть план и семена, лучше всего начинать сеять в помещении, пока еще зима.Это позволяет быстро начать посадку и продлить вегетационный период. Есть много зеленых способов выращивать семена в помещении в переработанных контейнерах (см. Некоторые из наших любимых идей). Выращивание семян в помещении также является отличным проектом для детей, если они у вас есть.
Теплицы своими руками в изобилии
Еще один отличный способ продлить садоводческий сезон — это теплица. Доступно множество сборных теплиц. Однако стоимость может быть довольно высокой и выходить за рамки бюджета для многих людей, поэтому большинство отказывается от теплицы.
Знаете ли вы, что вы можете построить свою собственную теплицу за небольшую часть стоимости ее покупки? Хотя для многих это может показаться сложной задачей, это может быть довольно просто.
Вот семь идей теплиц своими руками, которые помогут продлить вегетационный период. Эти теплицы доступны по цене и различаются по требованиям к навыкам, поэтому каждый найдет себе занятие по душе. Мы включили как можно больше идей апсайклинга.
1. Холодная рама для тюков сена
Если вам не хватает строительных навыков, то холодильная камера для тюков сена — отличный вариант для вас.Вы можете спроектировать свой так, чтобы он вписался в любую доступную вам площадь или пространство.
Единственные расходные материалы, которые вам понадобятся, — это тюки сена и старые окна или прозрачный пластик (и немного веса, чтобы удерживать пластик, если вы его используете). Он очень доступен в сборке, и вы можете легко его снять, когда закончите с ним.
Начните с создания нужной области, используя тюки сена в качестве стен. Затем закройте это место прозрачным пластиком (подходит для весны или осени) или окнами (лучше, если выпадет снег).Прочтите это руководство по теплице с холодным каркасом для получения дополнительной информации.
Кредит изображения — Терри Швейцер (Flickr)
2. Холодные рамы с приподнятой кроватью
Если вам нужно что-то более крепкое, чем холодильная камера для тюков сена, то холодная камера с приподнятой грядкой может быть для вас хорошим выбором. Он имеет те же преимущества, что и холодильная камера для тюков сена, но на его изготовление уйдет немного больше времени, и его будет не так легко разобрать. Однако при правильной конструкции он будет более долговечным и легче заглушит утечки воздуха.
В этом руководстве по теплице с холодным каркасом есть отличные планы, которым вы можете следовать, чтобы построить свою собственную. Вы также можете изучить руководство Earth911 по приподнятым кроватям, чтобы узнать о дополнительных возможностях.
3. Дом-трансформер
Построение трансформируемого домика из обруча — отличная идея для вашей теплицы.
Один из способов сделать свой собственный трансформируемый дом из обруча — использовать панель для скота для создания обруча. Затем вы можете покрыть этот обруч прочным пластиком, чтобы создать свою теплицу.Летом вы можете удалить пластик и использовать конструкцию как решетку для выращивания стручковой фасоли, помидоров или других растений.
Получите подробные инструкции по строительству трансформируемого домика в Dave’s Garden.
4. Домик-заглушка для ряда
Если создание домика из обруча из панели для крупного рогатого скота звучит слишком сложно для начала, сначала попробуйте дом из обруча. Его легче строить и экспериментировать, но он все же может дать отличные результаты.
Большинство птичников изготавливаются из труб ПВХ и пластиковых или морозостойких покрытий. Пяточные домики для укрытия рядов позволяют укрывать только те культуры, которые нуждаются в защите от холода, в то же время позволяя культурам, которые процветают в более прохладных условиях, наслаждаться этой погодой. Узнайте, как построить рядный дом из обруча в Bonnie Plants. Не хотите использовать ПВХ для дома из обруча? Узнайте, как сделать каркас из веток на Eartheasy.
5. Теплица из вторичных окон
Хотите попробовать что-то более крупное и сложное? Как насчет теплицы из переработанных окон?
Обычно старые окна можно подобрать по хорошей цене.Это отличный способ уберечь окна от попадания на свалку, а также станет отличным украшением вашего двора. Как только вы соберете их достаточно, чтобы сделать теплицу идеального размера для вашего пространства, вы обнаружите, что построить теплицу оттуда вполне доступно.
Ознакомьтесь с руководством Green Lever по созданию теплицы из переработанных окон, чтобы узнать, как воплотить эту идею в жизнь. В руководстве Instructables также есть отличные идеи, которые помогут вам сделать теплицу из старых окон.
6. Теплица из пластиковых бутылок
Сделайте свой «зеленый» дом еще дальше в экологическом масштабе и постройте его из выброшенных пластиковых бутылок.
Слишком много пластиковых бутылок оказывается в мусорном ведре, а не в мусорном ведре. Вы можете спасти их от их участи и использовать с пользой для выращивания продуктов питания для своей семьи в теплице из пластиковых бутылок. Это очень доступный по цене проект, и результат тоже является поводом для разговора. Узнайте, как студенты Уилмингтонского колледжа построили теплицу из пластиковых бутылок.
7. Теплица из поддонов
Последняя из наших идей для постройки собственной теплицы — теплица из поддонов. Поддоны полезны во многих проектах, сделанных своими руками, поэтому мы не могли не упомянуть их здесь. Есть много способов использовать поддоны в теплице — для стен, столов, горшков и т. Д. В этом видео показано, как построить теплицу, используя деревянные поддоны в качестве компонентов.
Вы сделали теплицу своими руками?
Изображение предоставлено Майклом Шили (Flickr)
Примечание редактора: Первоначально опубликованная 19 февраля 2016 г.
